Ist es egal ob man eine Grafikkarte mit einem Kabel (PCIe 2) oder mit 2 Kabeln (PCIe 1 &...

In meinem Fall Be Quiet Straight Power 11 750 Watt Gold. Grafikkarte ist eine MSI 3060 Ti X Gaming. Und wie wäre es bei z.B. einer RTX 3080?

Vollkommen egal, Hauptsache richtig angeschlossen.

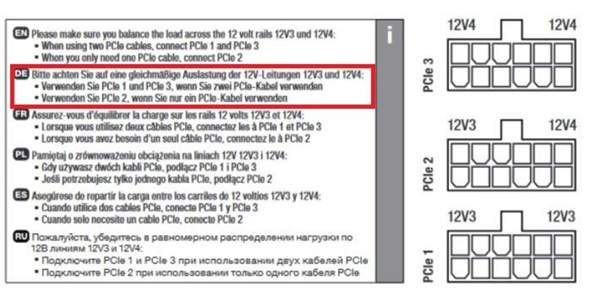

Siehe Screenshot:





Vielen dank!

:)



C_17 schrieb: Wie kommst du darauf das das y-Kabel in die 2 muss?! Das steht nirgends und wird auch nirgends so gesagt. Um die Lasten zu teilen bei 2 Kabeln, muss die 1 und 3 benutzt werden. Zum Vergrößern anklicken....

Es geht um die Lastverteilung. Das Doppelstrang Kabel versorgt ja 2x 8 Pin der Grafikkarte. Schließt du das an Port 1 oder 3 an, hast du aber nur eine Rail, die dann die Grafikkarte versorgen muss. Das kann bei einer 3080 schon mal knapp werden. Daher steckst du das in Port 2. dort wird das Kabel von beiden Rails versorgt.
Ob du dann das dritte PCIe Kabel an Port 1 oder 3 anschließt, spielt keine Rolle -- sofern die Grafikkarte 3x8 Pin hat.
Was du vermutlich meinst, ist dass man die einzelnen Kabel nicht an 1 und 2 oder 2 und 3 anschließen soll, da du dort auch eine ungleiche Verteilung hast.
Daher zusammengefasst:
Die einzelnen PCIe Kabel an 1 und 3 anschließen.
Das Doppelstrang PCIe Kabel an 2 anschließen.
Deswegen hat das Netzteil auch drei Anschlüsse.



Bei dem Netzteil sollten insgesamt 3 Kabel für Grafikkarten dabei sein.

2 Kabel, wo jeweils ein 6+2 Pin dran ist (a+b). Und ein Kabel, wo zwei 6+2 Pin dran sind (c).
Wie die mit VGA beschriftet, weiß ich grad nicht. Deswegen a,b,c.

Jetzt schliesst du Kabel a und b an die Ports PCIe 1 und PCIe 3 am Netzteil an.
Oder das Kabel c an den Netzteil-Port PCIe 2.

Von welchem Kabel du dann den 6-Pin nimmst ist egal.



Die GraKa steckst du mit einem 6+2 PCIe Kabel an PCIe 2 beim NT an.

BTW: Lass dich nicht von den vielen Kabeln verwirren. Der Vorteil von einem vollmodularem NT gegenüber einem NT mit allen Kabeln vorinstalliert ist, dass du nur die Kabel benutzt, die du wirklich brauchst.



Steht doch dran .... Beim PCIe steht für Steckkarten AKA Grafikkarten und P4/P8 und natürlich MB stehen für MainBoard. Zumal die Kabel eh anders nicht passen.

Wenn 1 Kabel zu deiner GraKa geht, kommt das in den PCIe1 . Gehen 2 hin jeweils den PCIe1 und 2 damit die Last verteilt wird. Bei 3 Kabeln ist es Selbsterklärend *sm_B-)



Im Jandbuch steht wenn ich 4 kabel angeschlossen habe welche 2 ich dann benutzen soll? Nun gut dann danke

EDIT: Da steht garnichts darüber im Handbuch, ausser Grafikkarte 1 an 1, etc. , so wie ich es schon vermutet habe. War aber nicht meine Frage.

Muss ich nun VGA1 (PCIe 1) + VGA1 (PCIe 2) an Graka hängen oder VGA1 (PCIe 1) + VGA2 (PCIe 2)
