mainboard auch nur 4 pin stecker verwenden?

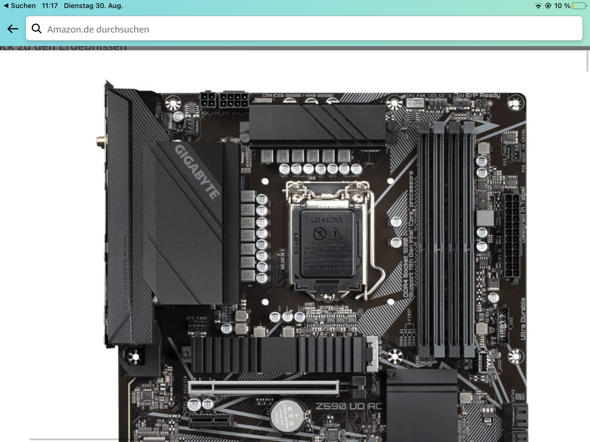

Hallo! Ich wollte fragen ob ich bei dem Mainboard auch nur den 4 pin stecker nehmen kann?




:)



Das ist ein 4+4 Stecker. Die beiden Stecker drückst du zusammen und steckst ihn dann in den 8 Pin den Mainboards hinein.



marantis schrieb: Die neuen Boards benötigen neben dem 24 Pin Stecker für das Mainboard, den 4 Pin Stecker für die CPU noch die Versorgung eines 8 Pin Stromanschlusses (für was eigentlich?). Zum Vergrößern anklicken....

Den extra 4 Pin musst du nicht anschließen. Der 8 pin EPS Stecker reicht aus.



7djdieje schrieb: Sorry, ich stell mich etwas dumm an, habe aber auch keine Ahnung von elektrik. Was ist ein EPS Stecker? Zum Vergrößern anklicken....

Der EPS Stecker kommt vom Server Bereich. Als die CPUs immer mehr Strom benötigten und der einzelne 4 Pin nicht mehr reichte, hat man sich im Server Regal bedient und den EPS Stecker genommen. Der EPS Stecker ist nach dem EPS Standard zertifiziert. Der ATx Stecker nach dem ATX Standard zertifiziert.
Heute hast du ausschließlich 8 Pin Anschluss am Mainboard. einige Mainboards haben zusätzlich noch einen 4 oder 8 Pin Anschluss.

7djdieje schrieb: Wenn ich das richtig verstanden habe kann ich den 4+4 im Einzelstrang nehmen, auch wenn die Pins unterschiedlich sind und den 8/4+4 brauch ich nicht (logischerweise) , so korrekt? Zum Vergrößern anklicken....

Ja, du kannst den einzelnen Strang mit dem 4+4 Stecker nehmen.
Den 8 Pin Doppelstrang nimmst du, wenn du neben dem 8 Pin noch einen weiteren CPU Stromstecker am Mainboard hast.



7djdieje schrieb: Was ist ein EPS Stecker? Zum Vergrößern anklicken....

Das ist der Name für den 8-PIN Stecker des Netzteiles, der in das Mainboard soll

4+4 PIN ATX Stecker
8 PIN EPS Stecker
6 PIN PCIe Stecker
6+2 PIN PCIe Stecker

Muss man nicht wissen und ist nicht selbsterklärend.

7djdieje schrieb: Wenn ich das richtig verstanden habe kann ich den 4+4 im Einzelstrang nehmen Zum Vergrößern anklicken....

Genau den würde ich auch nehmen. Der lässt sich in der Regel besser montieren und auch leichter demontieren als der elektrisch gleichwertige 8-PIN Stecker *Glücklich



Dein Mainboard (das du geschickterweise wie auch das netzteil nicht genannt hast...) hat in der nähe des CPU-Sockels EPS-Anschlüsse.
Stecke die EPS-Stecker deines Netzteiles so, dass alle vorhandene Buchsen des Boards belegt sind. Du kannst nichts falsch machen, die Stecker passen nur richtig.

Dass es 4-pin und 8-pin und geteilte 4-pin (4+4) gibt hat reine Kompatibilitätsgründe.
