Dell XPS 710 Umbau von BTX auf ATX

Der Kessel · 17. Dezember 2012

Hallo zusammen:
Da ich immer auf der suche bin nach dem perfekten Gehäuse, bin ich auf folgenden Beitrag aus einem andren Forum gestoßen:
[Projekt] Dell XPS 700 Gehäuse von BTX zu ATX --[UPDATE 26.02]

Da ich das Gehäuse echt Hammer finde vom Diesein, habe ich nicht lange gezögert und hab mir auch so ein Gehäuse besorgt.
Die Herausforderung es von BTX auf ATX Umzubauen war toll da ich gerne selber Gehäuse Mode.

Ein bisschen verkratzt aber ok der preis war TOP.

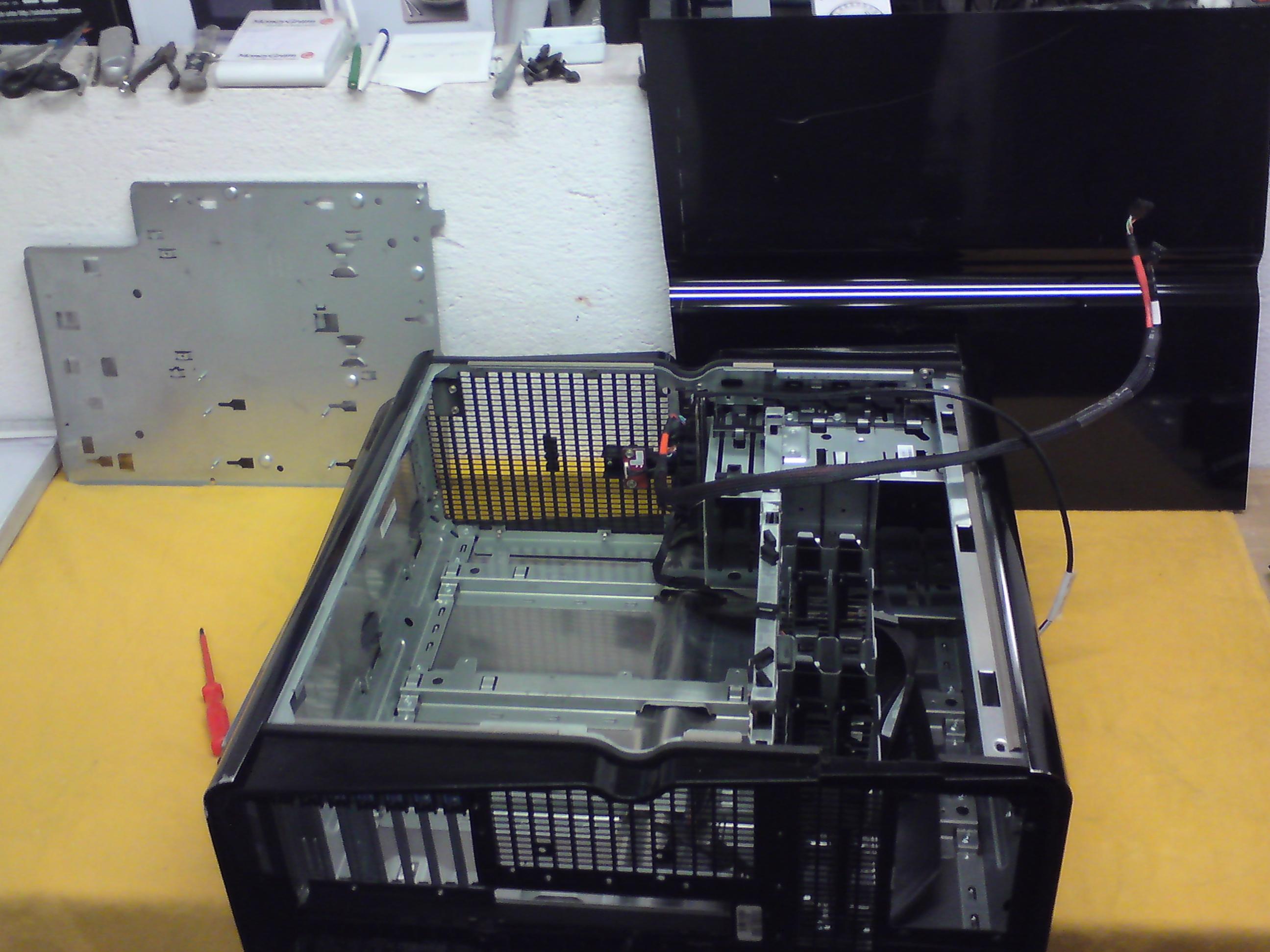

Nun mal weiter zerlegen um einen besseren überblicke zu bekommen, und um die Schäden zu beseitigen:

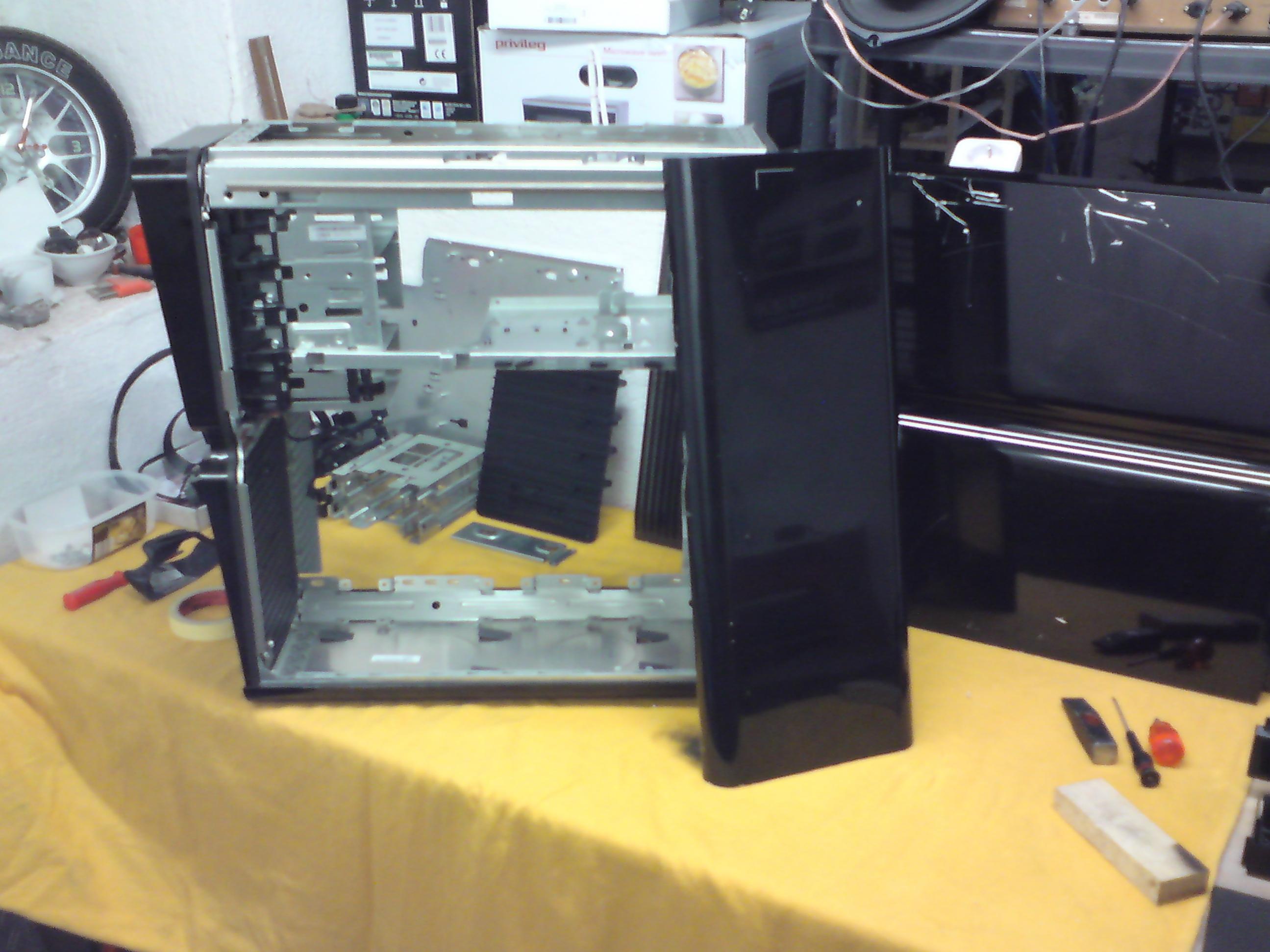

Der Deckel ist nur geklebt mit ein bisschen kraft kann man in lösen.
Bei mir war er an der linken vorderen ecke verbogen dies ist aber behoben worden.
Die Kratzer werden bei der neu Lackierung verschwinden.

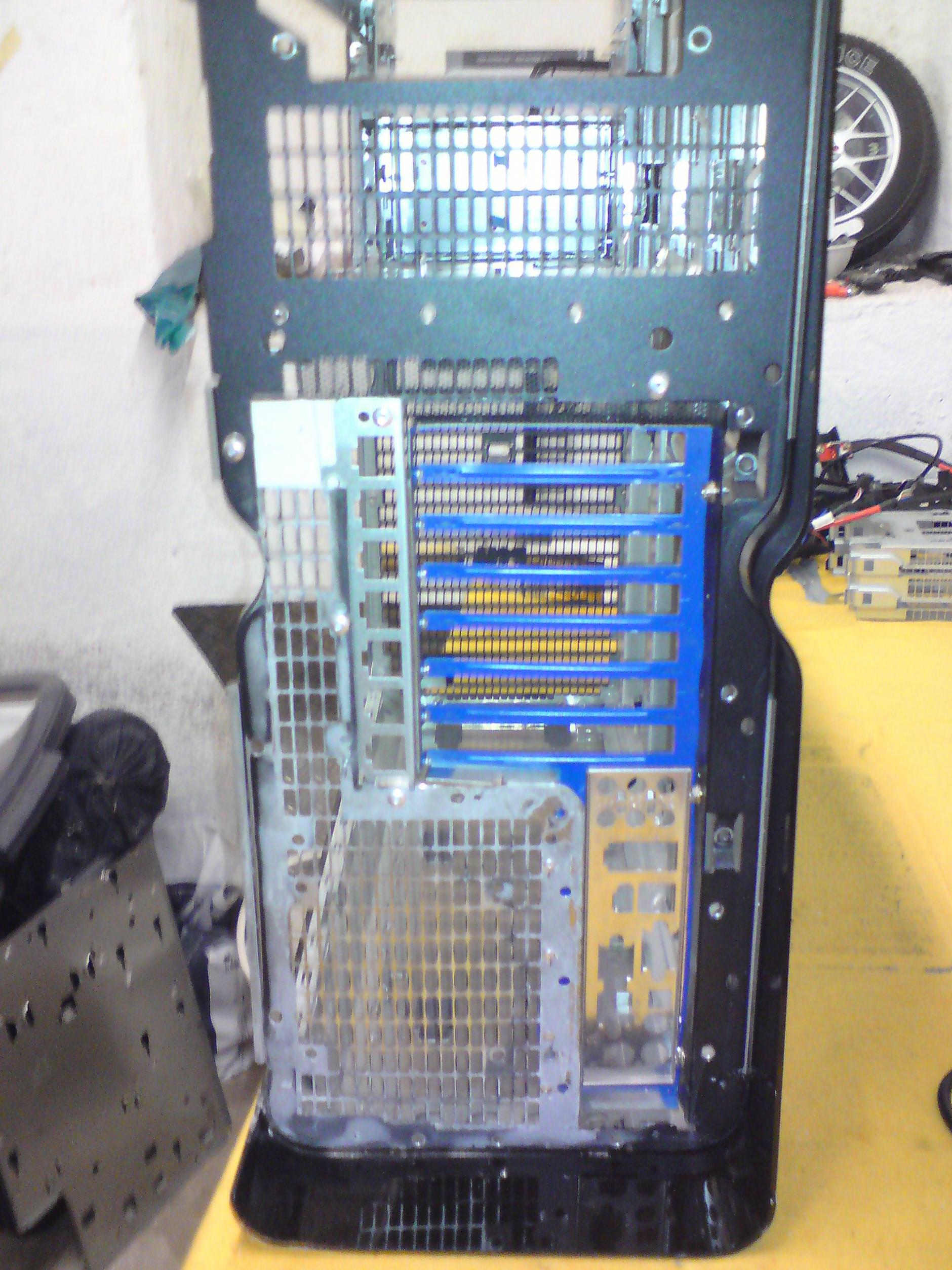

Nun ging es ans Heck. hier muss ziemlich fiel gemacht werden:

Nun nach dem ich alles ab hatte habe ich das Heck wider eingeschweißt und gespachtelt.
Nach dem trocknen mussten dann alle mit feilen bearbeitet werden damit alles wider passt. Das Einpassen der Blende ging dann auch zügig da ich beim ausschneiden drauf geachtet hab das es am ende einigermaßen passt, also eben noch die Plastik Abdeckung angepasst.
Lackiren und fertig.

Nun ging es weiter.
Ich Endscheit mich den Innenraum auch schwarz zu gestalten.
Dann fing das ganze geh fummle erst an, als ich die Verkabelung teilweise neu gemacht hab.
Ich hab das folgender maßen gemacht und zwar habe ich die Front Platine wo USB, Kopfhörer und die HDD, Power LED´s sich befinden kurzerhand umgebaut.
Die HDD und Power LED habe ich in dem ich 2 LED´s von einem alten Rechner genommen habe einfach ersetzt ( siehe Bilder ).

Die LED Beleuchtung vom XPS Gehäuse habe ich nach lagen suchen was welche Farbe hat verlängert damit ich sie später anschließen kann.
Nun musste ich die Hardware anpassen, hierbei ist drauf zu achten das das sehr genau von statten geht damit die pins auch passen.
Dann habe ich die Lüfter umgebaut hier kann man die Befestigungen super übernommen zudem entkoppelt das zu gleich die Lüfter,
was einen leiseren betrieb bedeutet.

Beim Einbau des Netzteils musste ich feststellen das ein paar Kabel zu Kurts waren also mussten diese auch verlängert werden.
Nun war ich fertig so weit und das Ergebnis finde ich Top.

IMPERIUM ROMANUM · 19. Dezember 2012

Nimm mir nicht übel doch es wird bestimmt auch Leute gegeben die denken warum muss man so ein geiles Gehäuse (mit einem Umbau denn verhunzen) denn schließlich hätte Delle auch welche bauen können die ATX Format haben … aber nein die musste ja wieder eine extrawürst machen und haben nur BTX gemacht

So schlimm ist es doch nicht mit den Kratzern gewesen , sind ja durch die Lackierung verschwunden !

Was für Hardware wurde denn so verbaut ???
Wie viele Arbeitsstunden sind den dafür drauf gegangen?!

Und das Teil noch in sysProfile: Dein SystemProfil online ! zeigen dann passt´s ja !

Der Kessel · 22. Dezember 2012

Hi,
Ja ich hab wohl so ca 2 Wochen dran gebastelt also nachmittags eben.
Hardware kann man doch einsehen müsste ne Signatur da sein ?

IMPERIUM ROMANUM · 22. Dezember 2012

Zitat von Der Kessel: ↑

Hi,
Ja ich hab wohl so ca 2 Wochen dran gebastelt also nachmittags eben.
Hardware kann man doch einsehen müsste ne Signatur da sein ?
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.

war aber vorher nicht da !

Zitat von gemini: ↑

Die Signatur sollte jetzt angezeigt werden.
Im Beitrag immer die Option "Signatur anzeigen" aktiveren (falls das nicht automatisch geschieht), dann wird auch die Signatur angezeigt
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.

Signatur Link geht immer noch nett...

Der Kessel · 26. Dezember 2012

Da ist sie nun. Bilder werden bald neue folgen, da ich weiter gemacht habe.
