Arduino Nano mit DC 5V Netzteil betreiben + Neopixel mit gleichem Netzteil?

Hi,

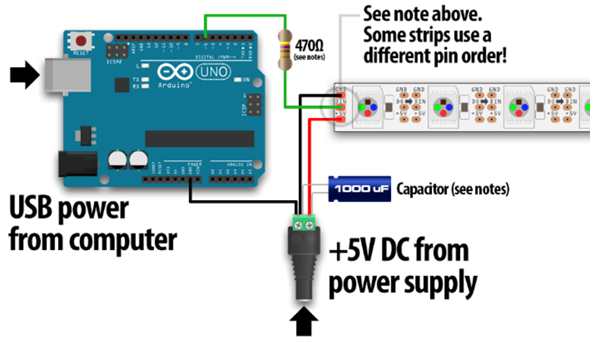

ich will diese argb LED strips (NeoPixel) mit einem Arduino Nano steuern. ICh hab jetzt ein DC 5V 10A Netzteil, wo ich die neopixel (WS2812B) anschließe wie hier beschrieben:





Da steht nun der Arduino wird mit PC Power betrieben. Kann ich den aber auch an dem Netzteil anschließen, wenn das Programm auf dem Arduino nano ist? geht das?

Danke schonmal

LG popcorn

:)



AW: [Netzteildiskussionsthread]

Nicht ganz, das hängt dann alles an der Gesamtbelastung des Netzteils also ist die Auslastung der 3.3V und 5V Leitung eigentlich egal! Das ist ja einer der Vorteile der DC-DC Technik!



Der Hauptvorteil ist die unabhängige Regelung der verschiedenen Spannungen ("DC-DC").
Dein altes Netzteil ist beispielsweise nicht in der Lage, die 5V bei 5V zu halten wenn auf 12V eine Komponente große Leistungen fordert. Das Netzteil muss "drücken" dass die 12V nicht auf 11 abfallen und schafft das auch - aber die 5V-Leitung hängt da mit drin (in einer Gruppe) und wenn du Pech hast werden aus den 5V dann 5,5V was beispielsweise Festplatten und SSDs nicht so toll finden.

Die Moderne Variante regelt alles unabhängig. Bedeutet egal was die Grafikkarte an der +12V-Schiene veranstaltet - die 5V bleiben immer 5V und die SSD bleibt glücklich.

Es gibt natürlich noch andere Nebensächlichkeiten wie Effizienz, Lautstärke, Restwelligkeit, Spannungsstabilität über lastpunkte und einiges mehr was die neuen Geräte deutlich besser machen als die alten.



AW: [Netzteildiskussionsthread]

Threshold schrieb: Ich finde DC-DC auch besser aber ich glaube nicht dass wir da irgendeinen wirklichen Unterschied feststellen werden wenn wir es länger benutzen und vergleichen. Und das FSP Aurum ist gruppenreguliert auch Gold. Ist also nicht die Domäne der DC-DC Netzteile. Zum Vergrößern anklicken....

Kann es sein, dass du gerade keinen Plan hast, wovon du gerade redest?

Nochmal im Klartext:

Bei Gruppenregulierten Geräten gibts nur einen Regelkreis. Bei DC-DC Drei (einen für jede Spannung).

Das heißt im klartext: bei letzteren ist es völlig irrelevant, wie das Netzteil belastet wird, die Spannungen sind immer gut. Bei eine, Gruppenreguliertem Netzteil ist das nicht so!
Wenn du z.B. die +12V Leitung stark belastest und die +5V Leitung gar nicht bzw wenig, so kanns sein, dass die +12V Leitung auf 11V zusammenbricht, während die +5V Leitung bei 6V, um mal ein extremeres Beispiel zu nennen.

Von daher find ichs jetzt nicht gerade gut, dass du das ganze relativierst und meinen würdest, dass das alles nicht so schlimm wäre...

Oder ganz hart ausgedrückt: Wenn die +3,3V und +5V Leitung verschwinden sollte, schaust mit deinem Gruppenreguliertem Gerät in die Röhre...



Stefan Payne schrieb: 8pin können reichen, wenn man mal einen explizit für moderne DC-DC Netzteile designen würde - hat man aber bisher nicht... Sprich statt +5V und +3V3 eben einen Input für +12V OCP und einen für +12V UVP/OVP, +5V/+3V3 kann man dem DC-DC Chip überlassen. Aber man bräucht trotzdem noch einen Pin für den... Und eben auch einen für OTP... Zum Vergrößern anklicken....

Auftrag erkannt Stefan ... Jetzt musst du diesen nur noch designen *Ugly

Aber mal Spaß beiseite, mich würde echt mal interessieren wie sich das am Ende auswirkt ...



Naja, AC-DC idt jedes Netzteil *Fettes Grinsen *Fettes Grinsen
Außer eines, das wieder Wechselstrom ausspuckt.

Normale NTs haben halt einen Trafo, die +12V werden nachgeregelt, und die anderen Spannungen werden einfach über den selben Trafo mitgeschleust.
Kann man dann natürlich nichg getrennt regeln.
Netzteile mit DC-DC Technologie haben über den Haupt-Transformator nur die +12V, +5V und +3,3V werden über kleine, zusätzliche Schaltwandler erzeugt.

Um Aufwand zu sparen nicht aus den 330V Zwischenkreisspannung (oder wie viel halt nach Gleichrichtung und PFC sind), sondern aus den 12V.

"AC-DC Netzteil" als Gegenteil zu einem Netzteil mit DC-DC Typologie finde ich daher etwas irreführend.
Schlussendlich haben alle AC Eingang, und alle Ausgangsspannungen werden aus DC über einen Schaltwandler gewonnen.
Hauptunterschied ist, dass klassisch 1 Transformator für alles da ist, und nicht 3 getrennte Schaltwandler.
