Grafikkarten Stromzufuhr über 14 Pin Anschluss am Netzteil betreiben?

Diskutiere und helfe bei Grafikkarten Stromzufuhr über 14 Pin Anschluss am Netzteil betreiben? im Bereich Grafikkarten im SysProfile Forum bei einer Lösung; Hallo zusammen, ich stelle mir momentan folgende Frage: Ich möchte momentan mein PC etwas aufrüsten, ohne allzu viel Geld in die Hand nehmen zu... Dieses Thema im Forum "Grafikkarten" wurde erstellt von HardwareGuru657, 3. August 2022.

  1. HardwareGuru657
    HardwareGuru657 Gast

    Hallo zusammen, ich stelle mir momentan folgende Frage:

    Ich möchte momentan mein PC etwas aufrüsten, ohne allzu viel Geld in die Hand nehmen zu müssen. Zwar nicht die besten vorraussetzungen, aber erstmal zu den jetzigen Komponenten:

    Ich besitze folgendes Netzteil:

    PS-3651-1L-LF 54Y8908

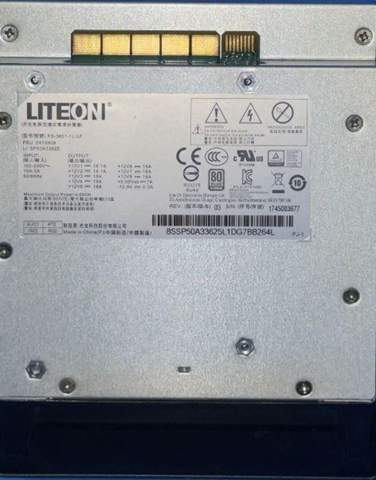

    Das Gute Stück hat eine Ausgangsleistung von 650W. siehe Bilder:

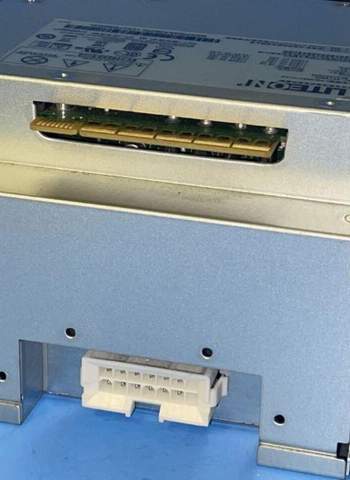

    Die Stromzufuhr für das Mainboard läuft bei diesem Lenovo eigenen Netzteil ausschließlich über eine "Lenovo eigene" Schnittstelle die ich leider auch nicht näher kenne. Jedoch hat das Netzteil auf der Unterseite einen 14 Pin Anschluss (siehe Bild) von denen 12 Pins auch tatsächlich "ausgefüllt" sind.

    Bis heute habe ich meine GTX 1060 6GB immer mittels eines 6 Pin Stromanschlusses der bündig auf der Linken Seite an diesem 14 Pin Anschluss angeschlossen war problemlos betrieben. Soweit so gut.

    Jedoch mit dem zulegen einer Neuen Grafikkarte, der RX6650xt tut sich bei mir folgende Problematik auf:

    Die Neue Grafikkarte Benötigt einen PCIe 8 Pin Anschluss. Jedoch ist im Gegensatz zum 6 Pin Anschluss (3x 12V, 3x GND) bei einem 8 Pin Anschluss 3x 12V und 5x GND angelegt.

    Wie folgendes Bild Zeigt soweit ich das jetzt richtig aufgefasst habe:

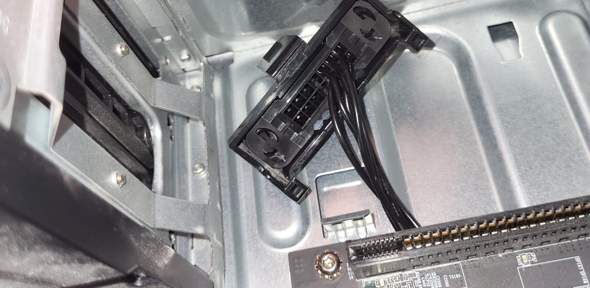

    Der 14 Pin Anschluss wird beim anstecken des Netzteils im Gehäuse in folgende Buchse direkt, ohne zwischen gelegenes Kabel, eingesteckt:




    diese Pins können einzeln umgesteckt werden und betrieben momentan ausschließlich meine MSI GTX 1060 6GB.

    Macht es also sinn, hier anstatt des Momentan verbundenen 6 Pin Kabels, sich 2 zusätzliche Masse-Pins an der richtigen Belegung vom Netzteil zu holen um sich sozusagen ein 6+2 Pin stecker selbst zu konfigurieren, um dann am Endstück ein (in der Thoerie) funktionsfähigen 6+2 Pin Stecker zu erhalten der dann am Ende auch auf die Grafikkarte passt, oder übersehe ich hier etwas?

    Aufbauend auf diese Frage wäre dann noch zusätzlich, von wo ich diese 2 Masse Pins hole, da ich von dem Belegungsplan am Netzteilgehäuse leider wenig schlau werde.

    Ich weis, das Netzteil ist schon etwas in die Jahre gekommen, hat mich jedoch nie enttäuscht und ich müsste beim Tausch leider mein komplettes Mainboard ersetzen + Gehäuse.

    Sorry für die Wirre Erklärung, hoffe aber es ist einigermaßen klar was gemeint ist.

    Folgende komponenten sind am PC außerdem verbaut:

    2x 16GB DDR4 RAM (Marke samsung, modell weis ich leider gerade nicht)

    Intel Xeon E5 1620v3 (Wird bald aufgerüstet durch I7 6850K)

    MSI Geforce GTX 1060 6GB

    Schonmal danke im Vorraus für eure Hilfe!

    :)

    #1 HardwareGuru657, 3. August 2022
  2. Tyk
    Tyk Gast

    Seasonic Focus Gx 550 Watt Netzteil frage bezüglich 3 Pin Anschluss

    Threshold schrieb: Dein Netzteil hat nur 2x8 Pin. Die Grafikkarte braucht 3x8 Pin. Ergo kannst du dein Netzteil nicht nutzen und brauchst ein neues. Oder du nimmst die Karte mit 2x8 Pin. Zum Vergrößern anklicken....
    Wenn ich mich nicht irre, liegt der 2x8 bzw. 3x8 pin Anschluss nicht am Netzteil, sondern an der Grafikkarte.
    Der Anschluss am Netzteil sollte jeweils dergleiche sein.
    Daher sollte es wohl ausreichen, einfach ein 3x8 pin Kabel zu verwenden.

    Ein 12pin Anschluss-Kabel für die FE soll jedenfalls schon nachbestellbar sein.
    ---------------


    Abgesehen davon wird für die 3080 ohnehin mindestens 750W empfohlen.

    #3 Tyk
  3. Incredible Alk
    Incredible Alk Gast

    PC ging einfach aus - kann es am Netzteil liegen?

    Bestenfalls führt von jedem 8-pin Anschluss der Grafikkarte ein Einzelkabel zum Netzteil.
    Keine Y-Kabel verwenden.

    #3 Incredible Alk
  4. wari
    wari Gast

    Passt mein Netzteil für die 3080?

    Threshold schrieb: Du musst unterscheiden. Die Founders hat den 12 Pin Anschluss. Der karte liegt ein Adapter bei, damit man dort 2x8 Pin anschließen kann. Die Customer Karten haben aber weiterhin normale PCIe Anschlüsse. Und einige davon haben eben 3x8 Pin. Und wenn dein Netzteil nur 2x8 Pin bietet, kannst du die Grafikkarte nicht anschließen. Zum Vergrößern anklicken....
    Laut Datenblatt hat mein be quiet straight power 11 650W gar keinen 8 Pin Anschluss... Habe gerade mal auf alternate geschaut, habe kein einziges Netzteil auf schneller Suche mehr mehr als 1x8 Pin Anschluss gefunden... ich bin verwirrt..

    #3 wari
  5. Threshold
    Threshold Gast

    Welche Kabel benötige ich um eine RX590 anzuschließen?

    AW: Welche Kabel benötige ich um eine RX590 anzuschließen?

    Nikzye schrieb: die beiden (12 pin?) PCIe Steckplätze im NT sind frei. Was für ein Kabel brauche ich nun um einen GPU 8x pin Anschluss mit Strom zu versorgen? Zum Vergrößern anklicken....
    Du brauchst die Kabel, an denen "VGA" dran steht. Die kommen in den VGA Anschluss am Netzteil rein und die andere Seite -- das sind 6+2 Pin Stecker -- in die Grafikkarte.
    Du musst den 2 Pin gegen den 6 Pin drücken, damit du sie zusammen in den 8 Pin Anschluss der Grafikkarte einstecken kannst.

    #3 Threshold
  6. Threshold
    Threshold Gast

    Passt mein Netzteil für die 3080?

    wari schrieb: Laut Datenblatt hat mein be quiet straight power 11 650W gar keinen 8 Pin Anschluss... Habe gerade mal auf alternate geschaut, habe kein einziges Netzteil auf schneller Suche mehr mehr als 1x8 Pin Anschluss gefunden... ich bin verwirrt.. Zum Vergrößern anklicken....
    Dein Netzteil hat 4x 6+2 Pin Stecker. die 6+2 drückst du zusammen in den 8 Pin der Grafikkarte.

    #3 Threshold
