    moin
    nun hier mien projekt ;) was am ende herauskommt lasse ich mal noch offen (spannung und so ;))
    hier nun erstmal das material:
    3tlg. Alu-Koffer-Set TOOLCRAFT 815089 Aluminium im Conrad Online Shop | 815089
    Batteriehalter D für 10 Mignon (L x B x H) 77 x 60 x 32 mm im Conrad Online Shop | 615617
    Enermax T.B.Silence 92mm, 1400rpm, 13dB(A)
    Kleinkram (schalter, kabelklemmen ect)

    Art USB Dual PRE
    2x Neutrik NC 3FDL1 XLR Einbaubuchse
    2x Neutrik NC3MRX Winkelkabelstecker
    Cordial CMK 222 SW Mikrofonkabel

    eine holzplatte (380*250*5mm)
    4x 4kant holz (35*35*95)
    einmal Holzbrett für diverses
    4 Flachdichtungen
    9 winkel
    Diverse Schrauben
    Selbstklebende gummi matte

    Als Notebook wird derzeit ein Acer Aspire 5253 mit E350, 4gb ram und samsung 830 128gb verwendet

    hier nun mein weiteres vorgehn:

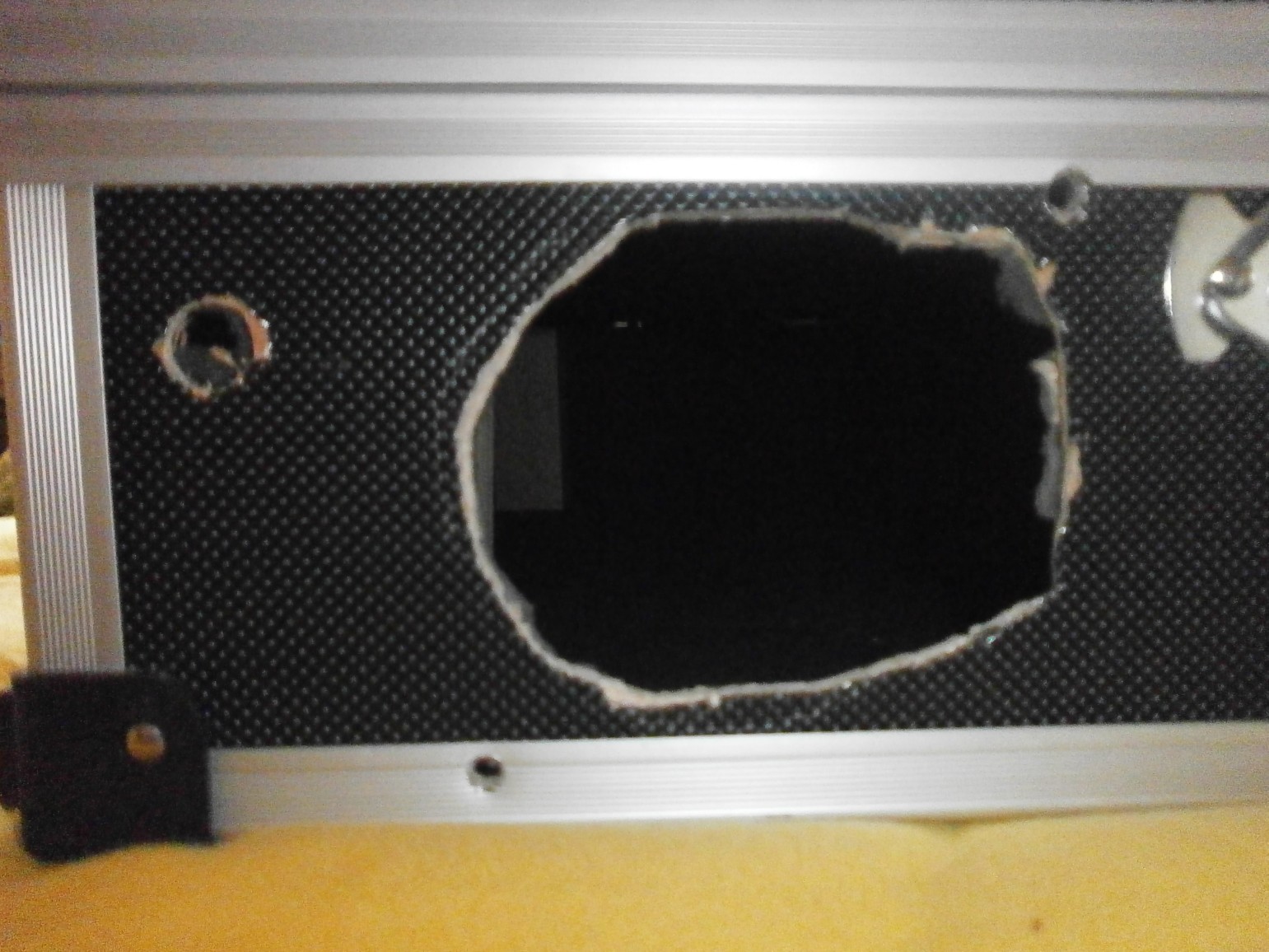

    in den großen schwarzen alu koffer eine große ausparung reingesägt:
    [​IMG]

    anschließend habe ich meine 4 pfosten angeschraubt hierfür habe ich 4 löcher in den boden des koffers gebohr und anschließend mithilfe einer holzschraube und einer flachdichtung (damit kein wasser von unten hineinläuft, bei evtl bodennässe) die pfosten festgeschraubt:
    außen:
    [​IMG]

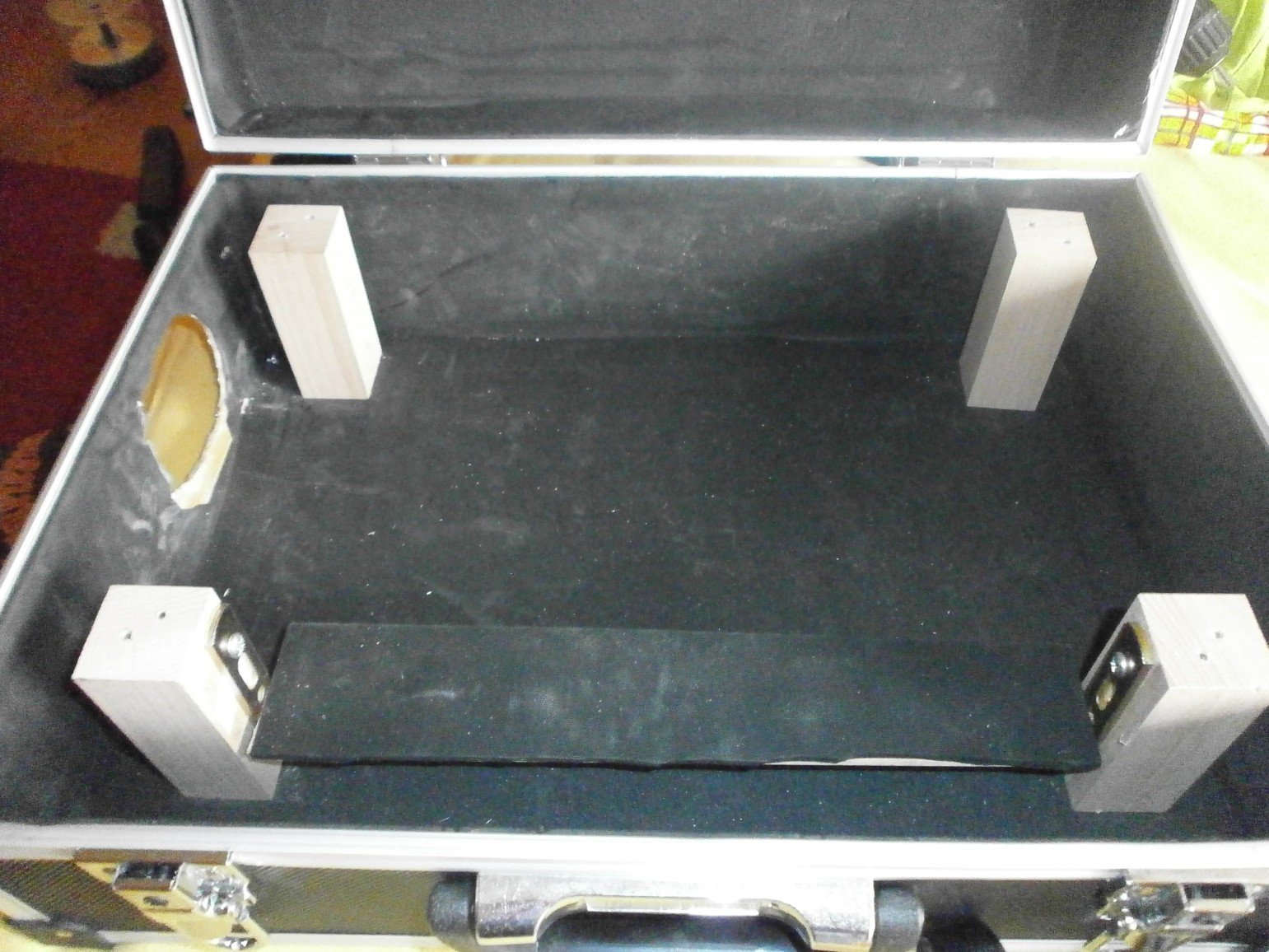

    inenansicht:
    [​IMG]
    hab hier direkt noch nen steg für später eingefügt.

    so geht weiter

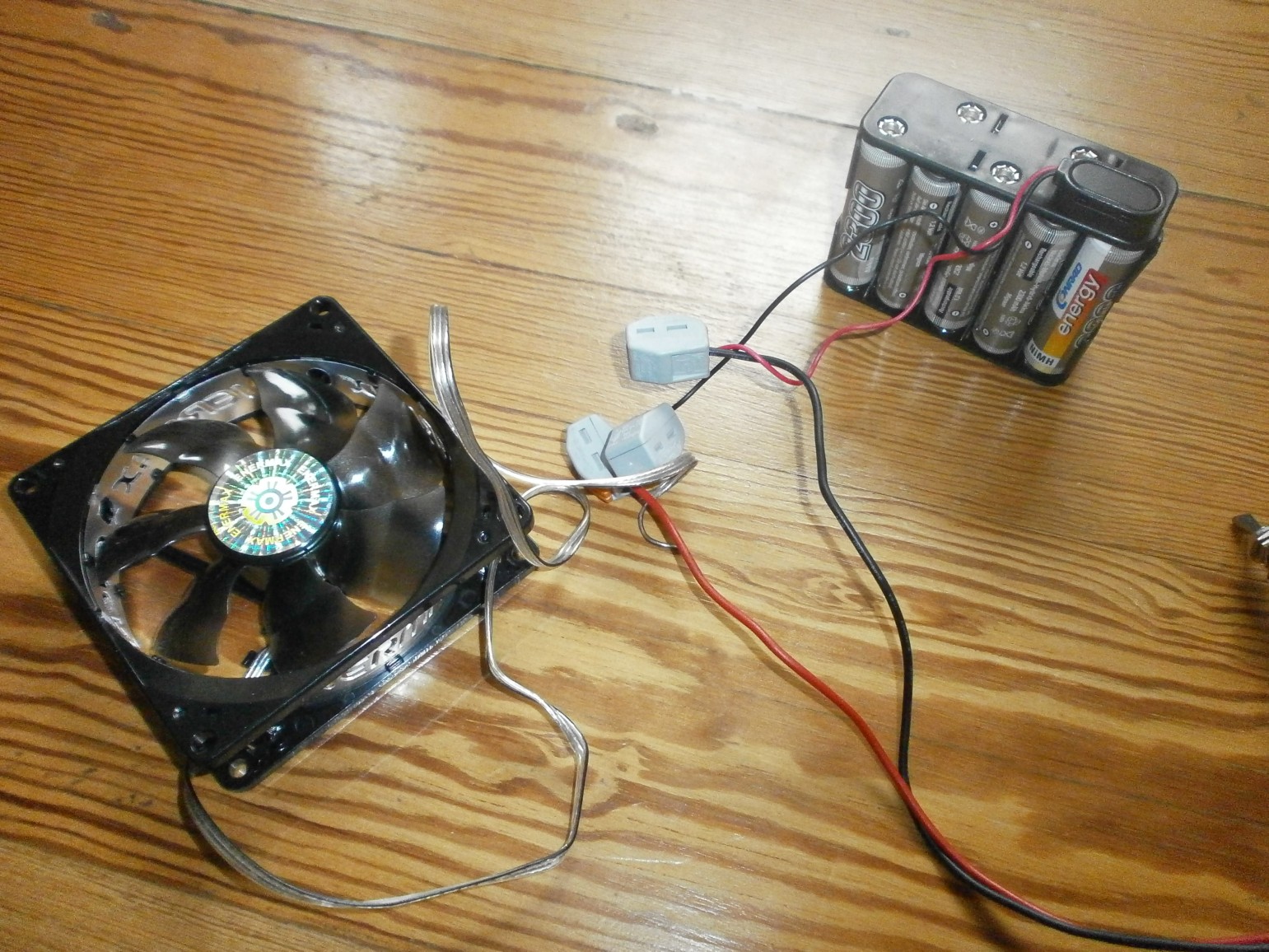

    lüfter+elektrick, habe den normalen 3pin anschluss des lüfters abgeschnitten, den rest mit kabelklemmen gesichert, und den schalter angelötet :)
    [​IMG]

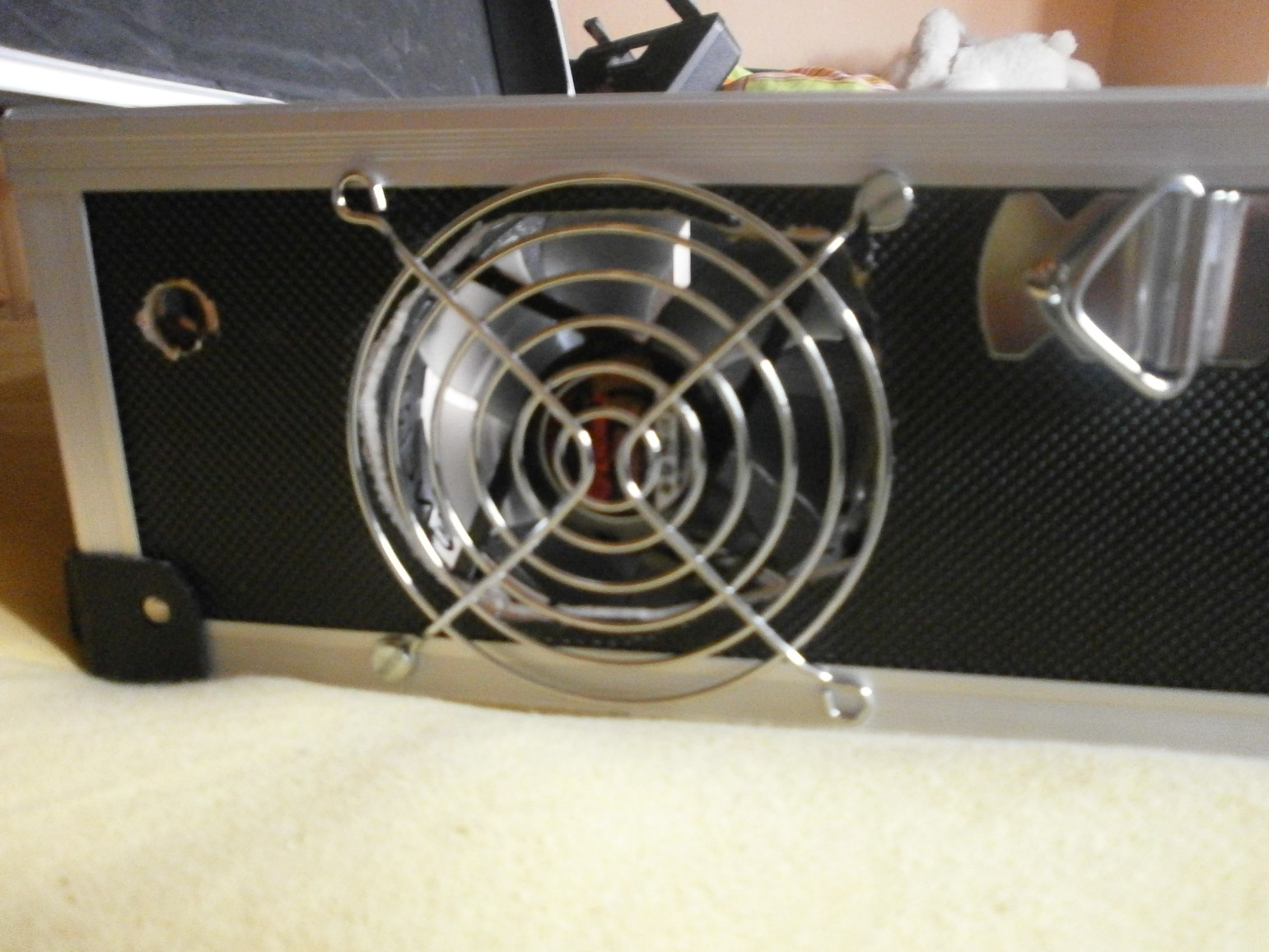

    eingebaut, mit 2 langen m4 schrauben
    [​IMG]

    [​IMG]

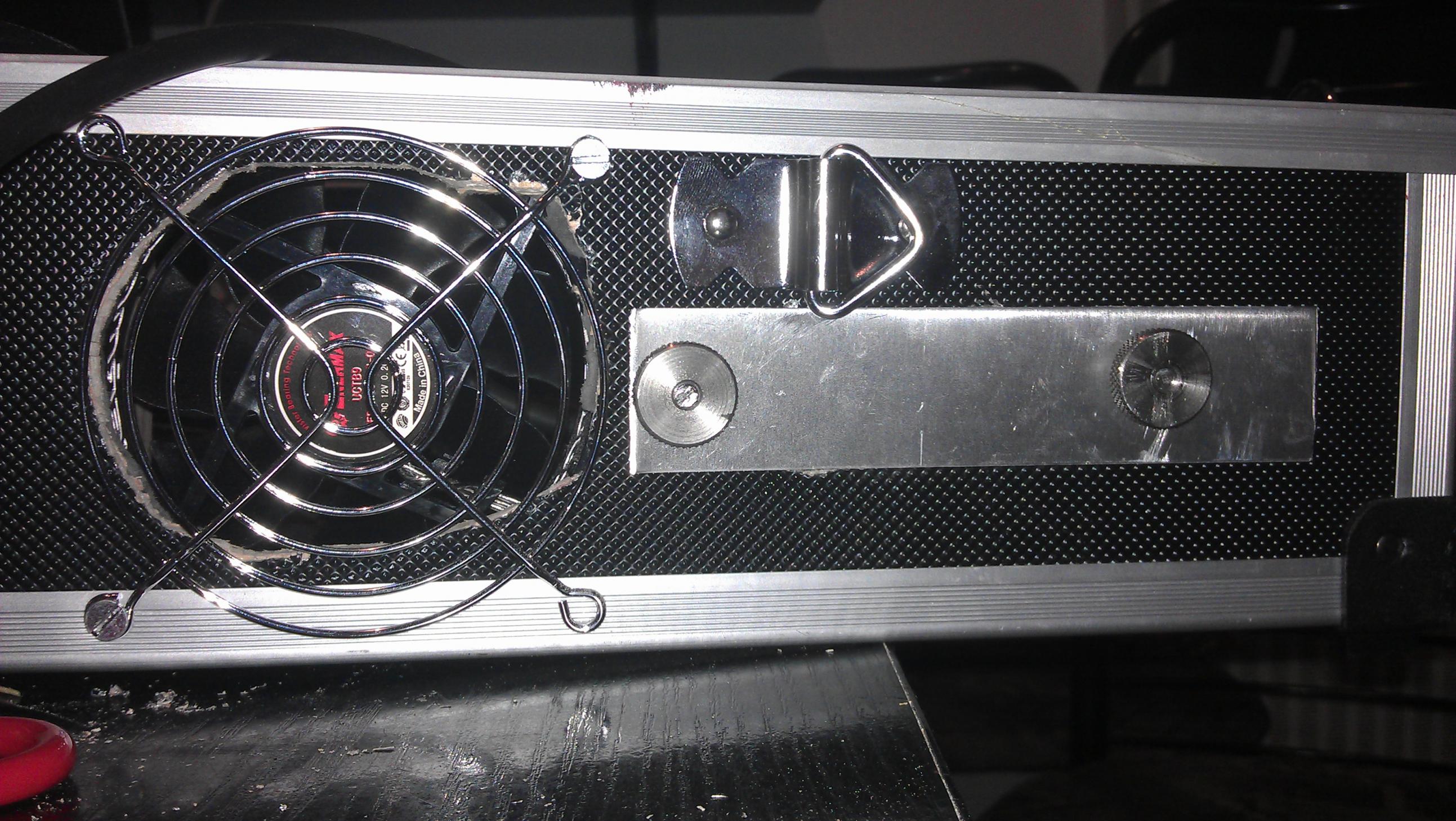

    Außenansicht
    [​IMG]

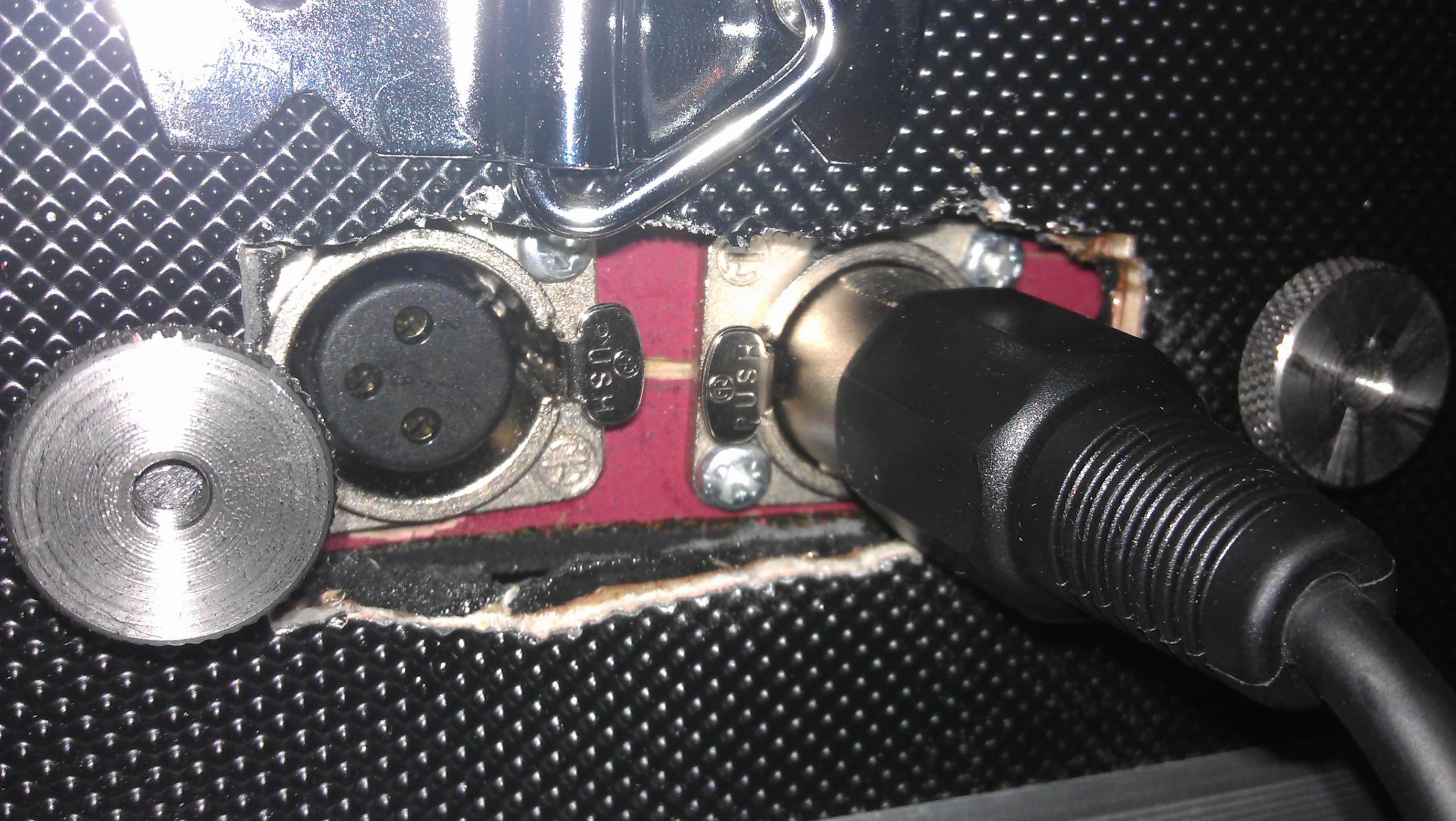

    so ahbe jetzt emine XLR buchsen eingebaut :)

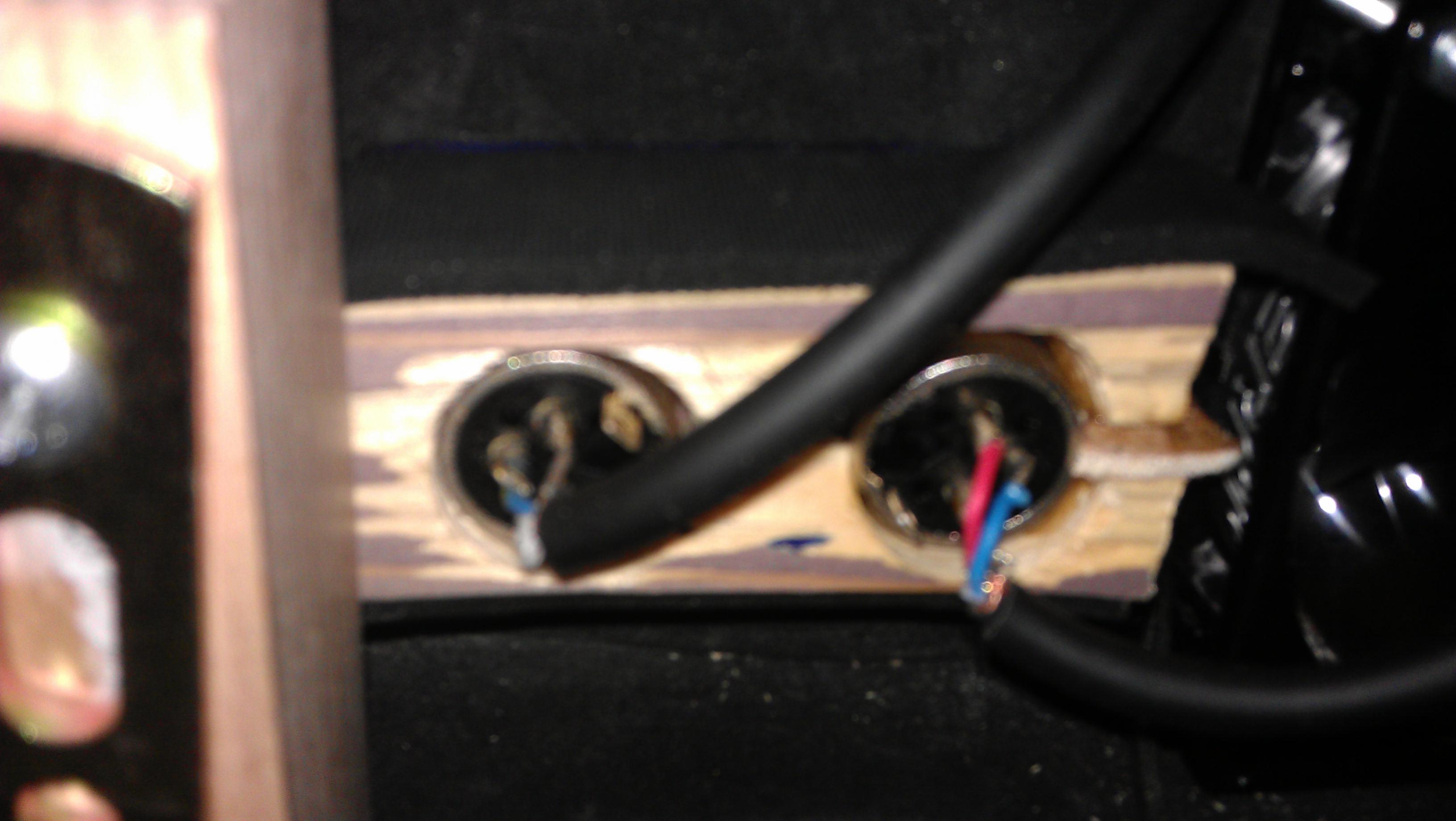

    zunächst die XLR buchsen mit einem mikrofonkabel verlötet
    [​IMG]

    Abdeckung und loch für XLR buchsen fertigen

    [​IMG][​IMG]

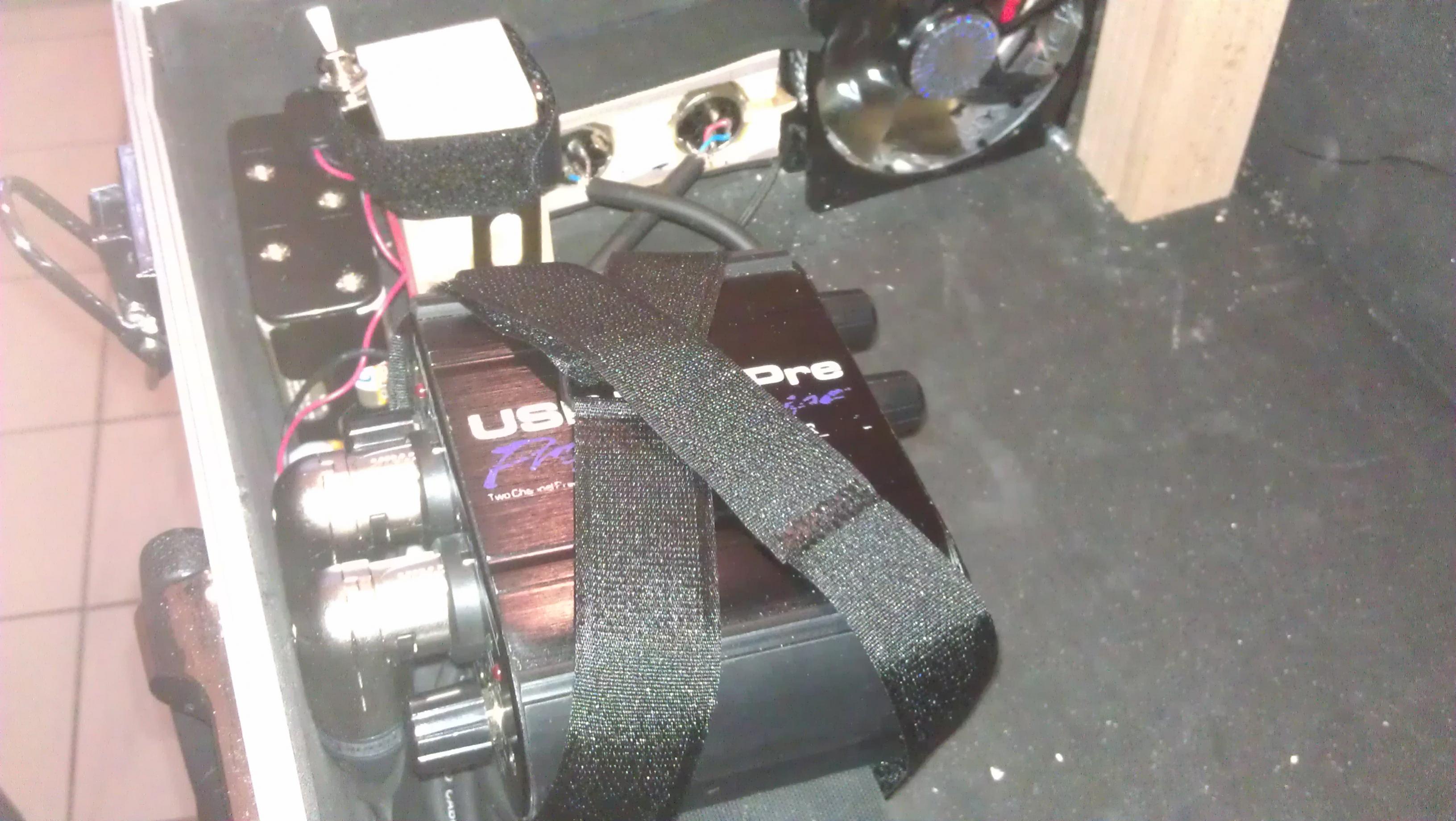

    dann noch den usb dual pre in den koffer mittels klettband fixiert, und fertig ist die XLR ausstattung des Notebooks

    [​IMG][​IMG]

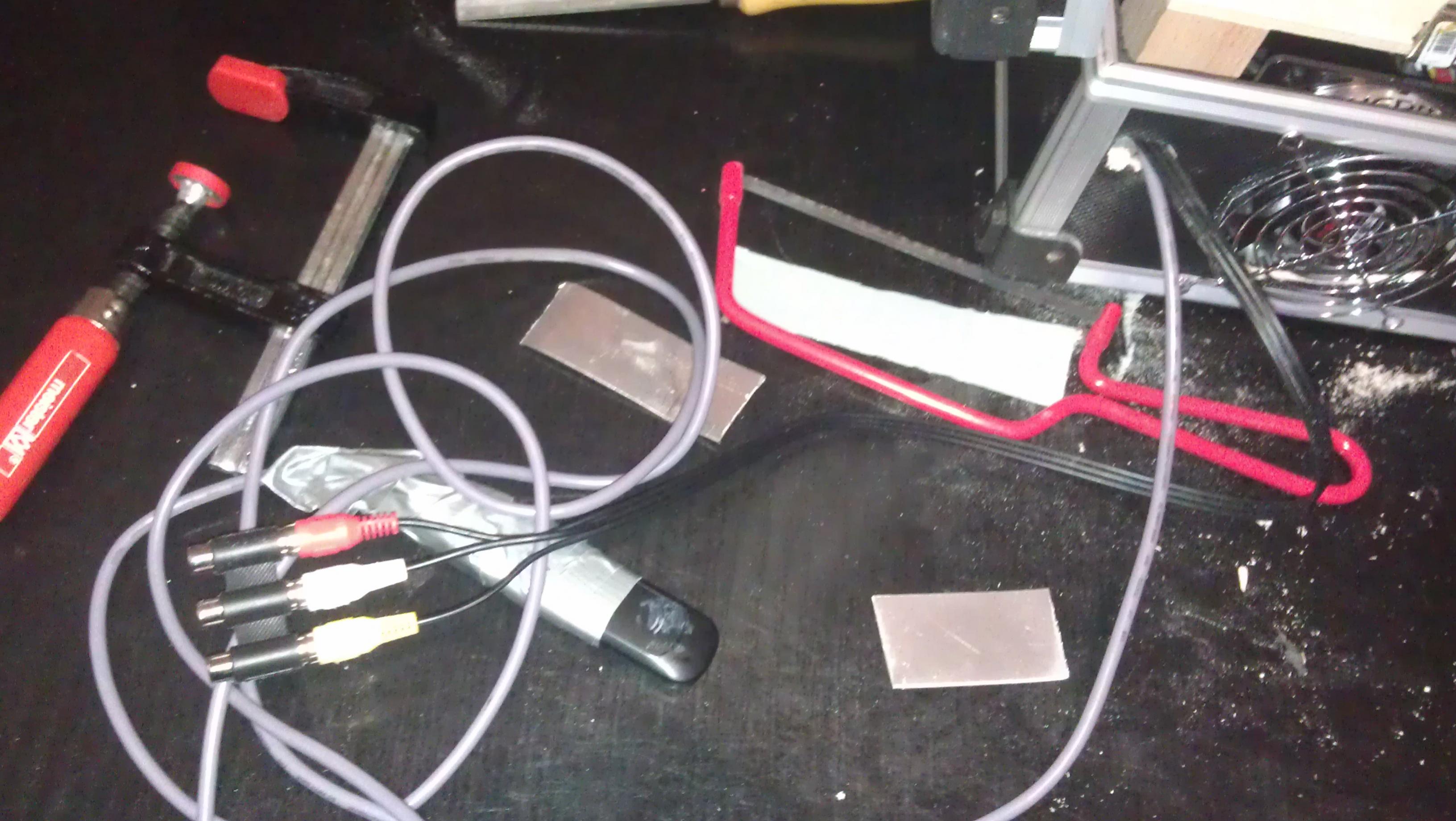

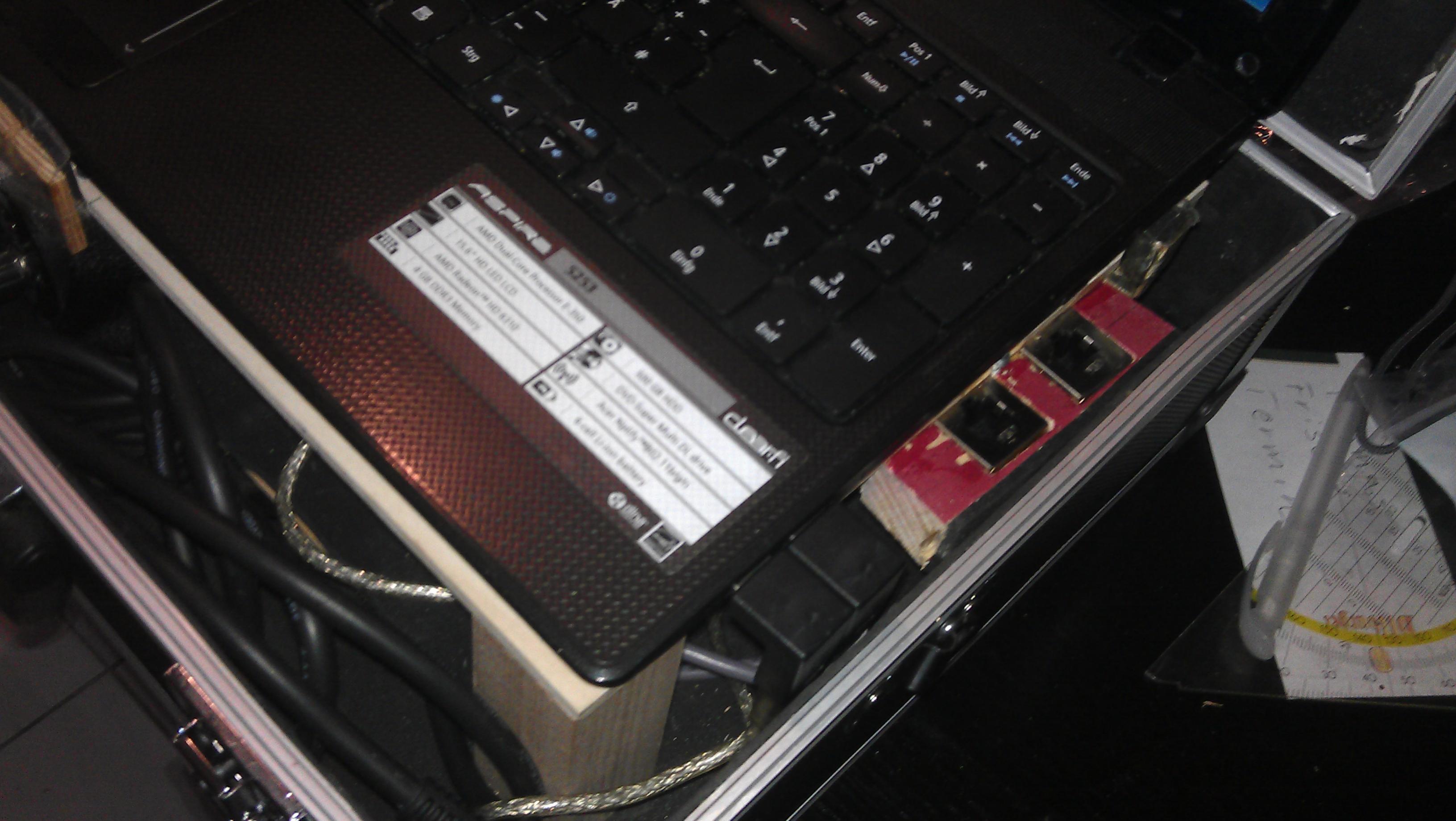

    mittels 2 komponentenkleber und einem 4kantholz, meine lan buchsen festgeklebt, den router ebenfalls am boden mit epoxidharz festgeklebt, eine 4er stckdosenleiste ebenfalls hineingelegt und den stromstecker für den router eingesteckt, hier soll später auch noch ein netzteil für mein notebook folgen, und bei bedarf am einsatzort das netzteil für mein akkuladegerät für meine kamera., eine steckdose auf reserve ;)
    desweiteren meinen Terrarec Videograbber hineingelgt, und mit chinch verlängert. durch die kabelöffnung desweiteren ein 3meter usb verlängerungskabel für den umts stick durchgezogen.
    [​IMG][​IMG]

    dann meine grundplatte mittels 8holzschraubenfestgeschraubt,
    [​IMG]

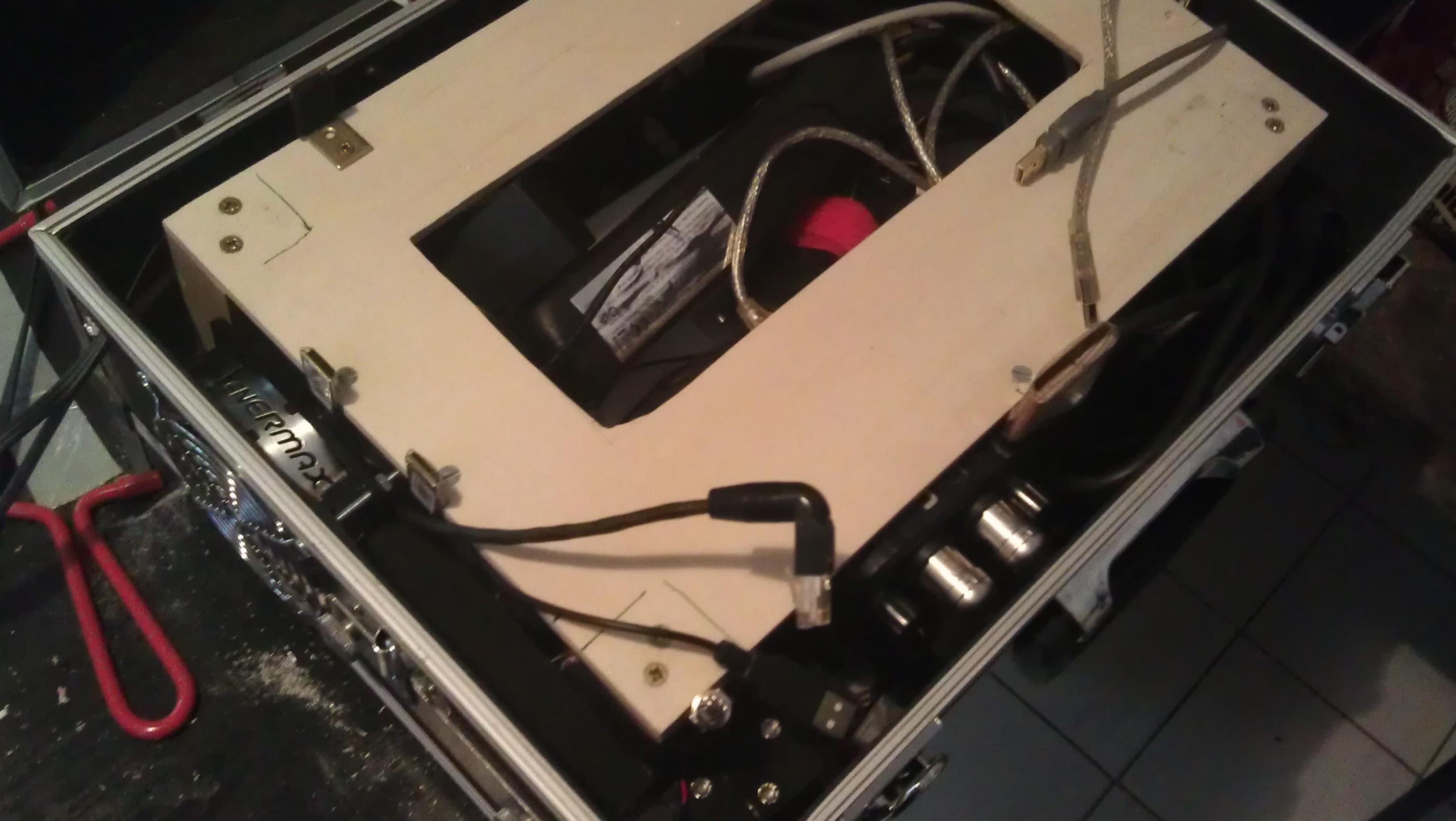

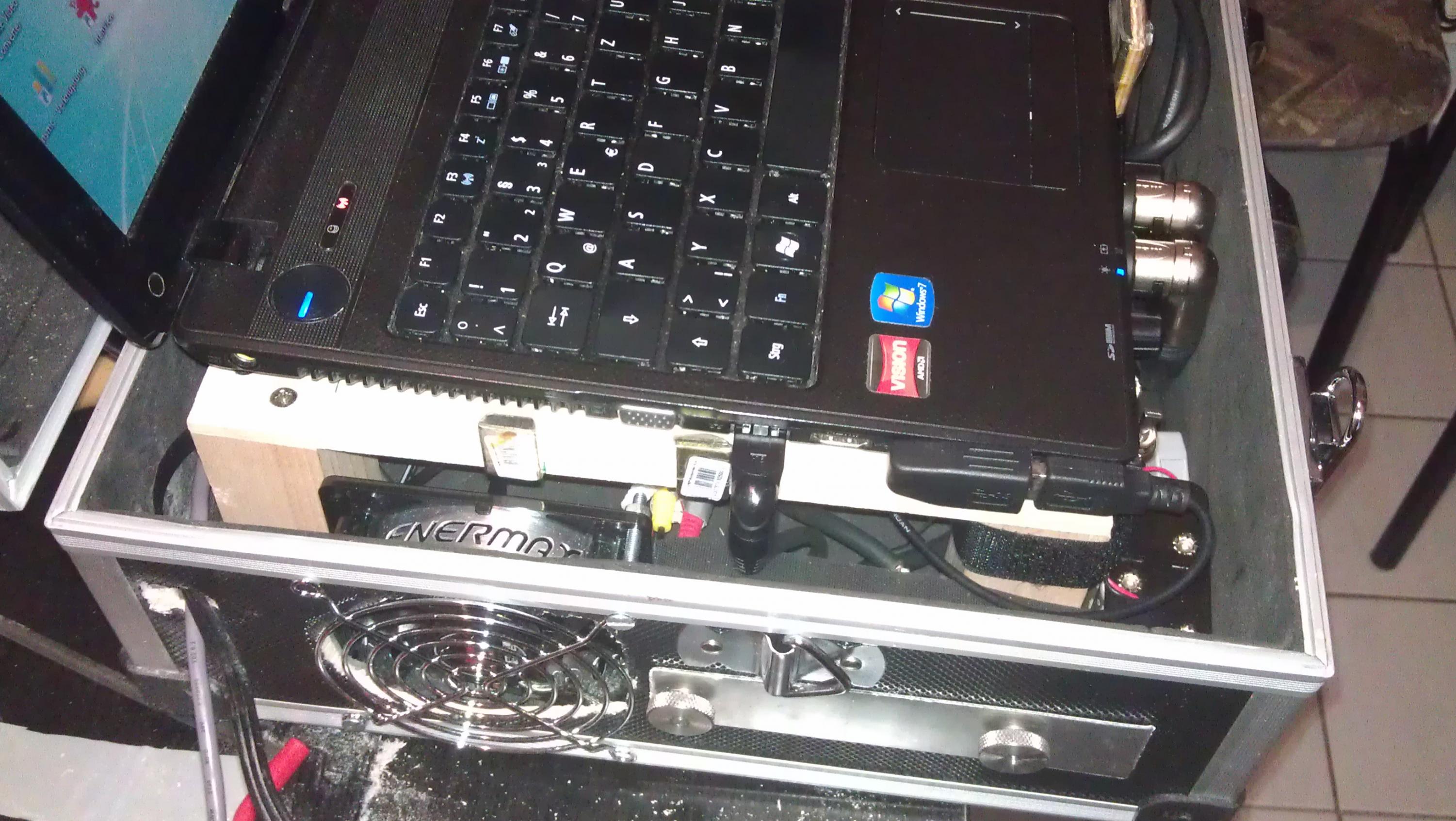

    anschließend alles mittels usb winkelsteckern am Notebook angeschlossen :)
    [​IMG][​IMG]

    somit wäre die Notebook Kiste für den einsatzzweck des livestreaming vorerst fertig.

    werde sobald sie im einsatz war noch ein paar bilder vom einsatz posten ;)

    #1 roket, 12. Oktober 2012
    Zuletzt bearbeitet: 1. November 2012
  2. User Advert

  3. Neo111430
    Neo111430 PC-Freak
    Registriert seit:
    5. Juli 2010
    Beiträge:
    223
    Zustimmungen:
    15
    Name:
    Miroslav
    1. SysProfile:
    111430

    Binn am lesen und warte was es wird.Dein projekt wird sicher interessant.

  4. roket
    roket Hardware-Wissenschaftler
    Themenstarter
    Registriert seit:
    9. Juli 2011
    Beiträge:
    444
    Zustimmungen:
    13
    hier nun mein weiteres vorgehn:
    in den großen schwarzen alu koffer eine große ausparung reingesägt:
    [​IMG]

    anschließend habe ich meine 4 pfosten angeschraubt hierfür habe ich 4 löcher in den boden des koffers gebohr und anschließend mithilfe einer holzschraube und einer flachdichtung (damit kein wasser von unten hineinläuft, bei evtl bodennässe) die pfosten festgeschraubt:
    außen:
    [​IMG]
    inenansicht:
    [​IMG]
    hab hier direkt noch nen steg für später eingefügt.

    so das wars für heut :)


    Anhänge:

    • 102.jpg
      Dateigröße:
      307,8 KB
      Aufrufe:
      532
    • 105.jpg
      Dateigröße:
      353,6 KB
      Aufrufe:
      331
    • 103.jpg
      Dateigröße:
      356,5 KB
      Aufrufe:
      417
    #3 roket, 16. Oktober 2012
    Zuletzt bearbeitet: 16. Oktober 2012
  5. roket
    roket Hardware-Wissenschaftler
    Themenstarter
    Registriert seit:
    9. Juli 2011
    Beiträge:
    444
    Zustimmungen:
    13
    so geht weiter

    lüfter+elektrick, habe den normalen 3pin anschluss des lüfters abgeschnitten, den rest mit kabelklemmen gesichert, und den schalter angelötet :)
    [​IMG]

    eingebaut, mit 2 langen m4 schrauben
    [​IMG]

    [​IMG]
    Außenansicht
    [​IMG]


    Anhänge:

    • 110.jpg
      Dateigröße:
      453,9 KB
      Aufrufe:
      270
    • 112.jpg
      Dateigröße:
      281 KB
      Aufrufe:
      265
    • 114.jpg
      Dateigröße:
      286 KB
      Aufrufe:
      255
    • 118.jpg
      Dateigröße:
      256,8 KB
      Aufrufe:
      230
    #4 roket, 19. Oktober 2012
    Zuletzt bearbeitet: 19. Oktober 2012
  6. roket
    roket Hardware-Wissenschaftler
    Themenstarter
    Registriert seit:
    9. Juli 2011
    Beiträge:
    444
    Zustimmungen:
    13
    so ahbe jetzt emine XLR buchsen eingebaut :)

    zunächst die XLR buchsen mit einem mikrofonkabel verlötet
    [​IMG]

    Abdeckung und loch für XLR buchsen fertigen

    [​IMG][​IMG]


    dann noch den usb dual pre in den koffer mittels klettband fixiert, und fertig ist die XLR ausstattung des Notebooks

    [​IMG][​IMG]





    hm irgendwie scheint es nicht zu stimmen was im worglog ding steht mit dem deaktivierten bilder limit...


    Anhänge:

    #5 roket, 31. Oktober 2012
    Zuletzt bearbeitet: 31. Oktober 2012
  7. roket
    roket Hardware-Wissenschaftler
    Themenstarter
    Registriert seit:
    9. Juli 2011
    Beiträge:
    444
    Zustimmungen:
    13

    mittels 2 komponentenkleber und einem 4kantholz, meine lan buchsen festgeklebt, den router ebenfalls am boden mit epoxidharz festgeklebt, eine 4er stckdosenleiste ebenfalls hineingelegt und den stromstecker für den router eingesteckt, hier soll später auch noch ein netzteil für mein notebook folgen, und bei bedarf am einsatzort das netzteil für mein akkuladegerät für meine kamera., eine steckdose auf reserve ;)
    desweiteren meinen Terrarec Videograbber hineingelgt, und mit chinch verlängert. durch die kabelöffnung desweiteren ein 3meter usb verlängerungskabel für den umts stick durchgezogen.
    [​IMG][​IMG]

    dann meine grundplatte mittels 8holzschraubenfestgeschraubt,
    [​IMG]

    anschließend alles mittels usb winkelsteckern am Notebook angeschlossen :)
    [​IMG][​IMG]

    somit wäre die Notebook Kiste für den einsatzzweck des livestreaming vorerst fertig.

    werde sobald sie im einsatz war noch ein paar bilder vom einsatz posten ;)
