VDG Kabel vom Gehäuse an ein ASrock B550?

Diskutiere und helfe bei VDG Kabel vom Gehäuse an ein ASrock B550? im Bereich Mainboards im SysProfile Forum bei einer Lösung; Gehäuse: Sharkoon VG6-W RGB MB: ASrock B550 Ich habe hier ein Kabel, welches ein Kabel am Kabel hat, wie bei den PCI-E Steckern. [ATTACH]... Dieses Thema im Forum "Mainboards" wurde erstellt von Shylenn, 4. Februar 2023.

  1. Shylenn
    Shylenn Gast

    Gehäuse: Sharkoon VG6-W RGB

    MB: ASrock B550

    Ich habe hier ein Kabel, welches ein Kabel am Kabel hat, wie bei den PCI-E Steckern.

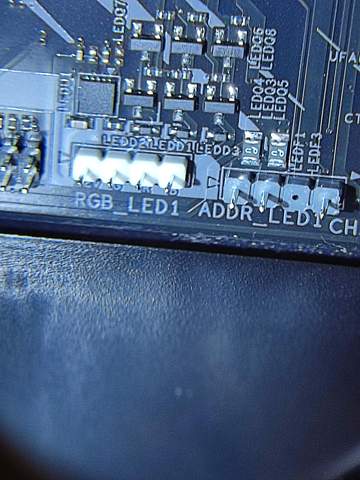

    Auf dem MB ist ein Anschluss für den großen Stecker zu sehen..... (rechts, grau) aber für den kleinen Stecker finde ich keinen Anschluss.




    Ist das jetzt wie beim PCI-E Stecker, wo nur der eine 8-Pin Stecker genutzt wird, während der zweite nutzlos rumhängt?

    Ich hab leider im inet nur gefunden, dass man auf keinen Fall den 3 Pin Stecker auf den mit 4 Pins stecken darf. Ich weiß nur nicht wo ich sonst damit hin soll.




    Darf das so sein?

    :)

  2. Dragon AMD
    Dragon AMD Gast

    Hilfe wie schließe ich mein gehäuse richtig ans rog b450-f

    Der vdg hat aber nur zwei kabel das passt trotzdem.

    Also so stecken das die beiden kontakte des splitters auch kontakt mit dem vdg kabel hat.

    Gesendet von meinem SM-A520F mit Tapatalk

    #3 Dragon AMD
  3. Dragon AMD
    Dragon AMD Gast

    Hilfe wie schließe ich mein gehäuse richtig ans rog b450-f

    Du musst aber einen molex an die lüfter anschließen sonst bekommt der Lüftermotor keinen strom.

    Also netzteilkabel mit lüfter verbinden.

    Dann sollten auch die lüfter laufen.

    Wegen dem Vdg in müsstest du schauen im handbuch vom Gehäuse.

    Wüsste jetzt nicht wofür der ist.


    Der vdg in könnte dafür sein an dem splitter wo du den reset stecken hast. Damit du die argb über das Mainboard oder per software steuern kannst.

    Also dann wenn du es umsteckst über Asus Aura alles steuerbar.

    Das reset kabel auf das Mainboard laut handbuch vom Mainboard.

    Das Vdg in wie gesagt dann in den Splitter.

    Asus Aura installieren dann solltest du über Asus Aura alle beleuchtungen steuern können.

    Der reset knopf am gehäuse ist dann Reset.

    #3 Dragon AMD
  4. Crujach
    Crujach Gast

    Lüfter Anschluß

    Welches Gehäuse ist es genau? (vergleiche mit hier: https://de.sharkoon.com/category/gehaeuse-netzteile/atx.aspx )

    der Add-Header ist die LED-Beleuchtung (5V) - VDG ist ein anderer LED-Stecker, abhängig von deinem Mainboard... MSI hat die z.T. beide nicht, sondern "nur" die einfachen 12V-LED.

    Wenn die Lüfter sich nicht drehen, hast du noch andere Kabel nicht eingesteckt.

    wenn ich mal Google frage komme ich hier auf eine Anleitung: https://linustechtips.com/topic/1060352-vdg-and-rgb-fans/
    eigentlich sollte das Gehäuse sinnvollerweise mit Controller gekommen sein? was sagt das Handbuch dazu? wenn Du das Handbuch vom Gehäuse nicht mehr hast, kann man das beim Hersteller runterladen.

    #3 Crujach
  5. IICARUS
    IICARUS Gast

    Sharkoon TG4 RGB anschließen ohne VGD Anschluss?

    AW: Sharkoon TG4 RGB anschließen ohne VGD Anschluss?

    Ach nee Jungs... wieso ließt niemand die Produktbeschreibungen und Bedienungsanleitung des Mainboards.
    Du brauchst kein VDG-Stecker, da du auch solch ein Anschluss nicht auf deinem Mainboard hast.

    Das Gehäuse stellt dir zwei Möglichkeiten zur Steuerung der RGBs.
    1x über den Reset Knopf am Gehäuse wenn das Mainboard dazu kein Anschluss hat.
    1x über ADD_Header ODER den VDG Anschluss.
    https://zh-hant.sharkoon.com/Download/Cases_and_Power/Midi_ATX/TG4/prem_TG4_de_02.pdf

    Wie hier gut zusehen wird das Kabel nur durchgeschleift und der ADD_Header und das VDG Kabel wird hierzu nur davon gespittet.
    Asus Boards haben einen ADD_Header Anschluss und z.B. Gigabyte Boards haben den VDG Anschluss. Dieses Kabel bietet nur an das Kabel entweder an einen Asus oder Gigabyte ohne Adapter anschließen zu können.

    An deinem Mainboard hast du ein JRGB1~2 Anschluss und daran kannst du dein Gehäuse nicht anschließen.
    https://download.msi.com/archive/mnu_exe/mb/M7B86v3.0-EURO.pdf

    Denn bei deinem Mainboard handelt es sich um das normale RGB mit 4-Pin und 12v und dein Gehäuse hat D-RGB, also adressierbare RGBs. Der Unterschied liegt darin das D-RGB statt 12v nur mit 5v betrieben wird und würdest du deine LEDs irgendwie an deinem Mainboard anschließen würden die LEDs sehr schnell durchbrennen. Zudem würde es von der Technik her ehe nicht funktionieren, da bei D-RGB ein Datenkabel in der Mitte verläuft und jede LED separat einzeln ansteuert. Dadurch sind bestimmte Effekte wie Regenbogen, Wellen usw. möglich, denn mit deinem RGB vom Mainboard kannst du nur alle LEDs zu gleich bestimmen und alle LEDs leuchten dann mit der selben Farbe und ein Effekt kann so nicht erzeugt werden.

    Also musst du entweder alles direkt am Gehäuse einstellen, wozu auch dein Gehäuse vorbestimmt ist oder du musst dir ein Controller kaufen um alles dann mit dessen manuelle Steuerung regeln zu können. Nur dann kannst es dir im Grunde auch sparen da dein Gehäuse auch bereits ein Controller integriert hat und du per Tastendruck auf Reset auch die Farben einstellen kannst.

    Hier findest du noch einige Controller die du verwenden könntest: Beleuchtungssteuerungen online kaufen

    #3 IICARUS
  6. Marc759
    Marc759 Gast

    Sharkoon TG4 TGB Lüfter leuchten nicht

    Servus, für alle die hier nach einer Lösung schauen und die Variante mit dem Reset Knopf verwenden: Der Stecker wo ein zweiter Stecker (VDG) mit dran ist, einfach abziehen und schon geht es!

    #3 Marc759
