PCIe CPU Kabel in mainboard - ist das Absicht mit der Pinbelegung?

Diskutiere und helfe bei PCIe CPU Kabel in mainboard - ist das Absicht mit der Pinbelegung? im Bereich Prozessoren im SysProfile Forum bei einer Lösung; Auf dem Mainboard sind 4x viereckige und 4x sechseckige Pins, wenn man sich aber das Kabel von der PSU zum Mainboard anschaut, dann fällt auf dass das... Dieses Thema im Forum "Prozessoren" wurde erstellt von MarcelHD40, 4. Januar 2022.

  1. MarcelHD40
    MarcelHD40 Gast

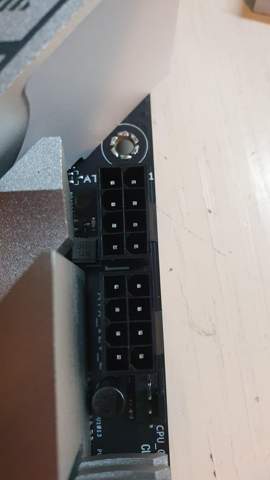

    Auf dem Mainboard sind 4x viereckige und 4x sechseckige Pins, wenn man sich aber das Kabel von der PSU zum Mainboard anschaut, dann fällt auf dass das nicht die exakt gleichen pins sind und ich quasi sechseckige Pins in viereckiger pin-steckplätze stecke.

    Ist das normal?






    :)

    #1 MarcelHD40, 4. Januar 2022
  2. poiu
    poiu Gast

    Allgemeiner Diskussionsthread zu Netzteilen

    WIeso der hat die Kabel so verdreht das ist bestimmt Absicht *Zwinker ;) " verdrillt"

    *LOL :lol:

    #3 poiu
  3. Dudelll
    Dudelll Gast

    AMD Radeon BigNavi & RDNA2 Laberthread

    Wie kann das denn abbrennen deswegen, Kabel ist Kabel, wenn dann sollte das Kabel abfackeln oO.

    Außer man schaffts pcie und cpu Kabel oder so zu vertauschen, dann kann man natürlich wirklich was kurzschließen evtl, aber das ja dann nicht die Schuld vom Kabel xD

    #3 Dudelll
  4. IICARUS
    IICARUS Gast

    2 CPU Anschlüsse Netzteil liefert nur einen

    AW: 2 CPU Anschlüsse Netzteil liefert nur einen

    Es reicht ein 8-Pin Anschluss dazu aus, besser ist natürlich alle 12-Pins zu verwenden, da sich die Spannung besser aufteilen kann und Kabel und Stecker nicht ganz so warm werden können. Natürlich wird das Mainboard für OC damit auch besser mit Spannung versorgt.

    Im übrigem gibt es auch 550 Watt Netzteile mit mehr CPU-Spannungsversorgung.
    Meines z.B. hat mit 550Watt auch 2x 8 Pins für die CPU und 4x 8-Pin PCIe + 1x 6-Pin PCIe.

    #3 IICARUS
  5. v3nom
    v3nom Gast

    CORSAIR RM650x Anschluss Belegung erklären

    PCIe und CPU liefern beide 12V und Ground, da ist nur die Pin-Belegung anders. Das wird aber durch die Kabel erledigt.
    Außerdem sind die Kabel durch die Form der Pins nicht vertauschbar.

    #3 v3nom
  6. Holt
    Holt Gast

    Mainboard macht beim ersten PCI Slot Probleme.

    Erstmal willkommen im Forum.
    Wenn Du meinst es würde mit dem Mainboard zusammenhängen, so prüfe mal ob der Kühler korrekt auf der CPU sitzt und vor allem einen gleichmäßigen Druck auf die CPU ausübt. Die Schrauben können sich durch Vibrationen schon mal lösen und da der PCIe Host Controller in der CPU sitzt und die Kontakte im Sockel nicht immer Kontakt geben wenn der Druck zu ungleichmäßig ist, sollte man dies immer zuerst prüfen. Ansonsten würde ich mal das Kabel zum Monitor und die Graka selbst prüfen.

    #3 Holt
