    Hallo zusammen!

    Bin gerade dabei mein Netzteil (Thermaltake ToughPower 850W) zu sleeven. Normalerweise kommen auf ein 4-Pin Molex Stecker

    1x 12V
    1x 7V
    2x Masse

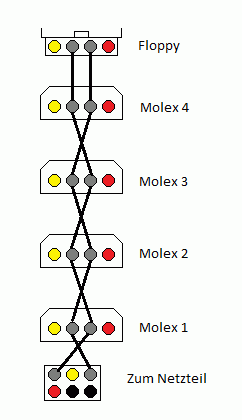

    Jetzt ist mir aufgefallen dass die Massekabel von Stecker zu Stecker immer überkreuz gehen. Hab mal versucht das zu skizzieren ^^ (siehe Anhang)

    Da ich jedes Kabel einzeln gesleeved hab, sieht das beim fertigen Kabelstrang ziemlich Wirr aus wenn die Massekabel sich ständig übereinander kreuzen.

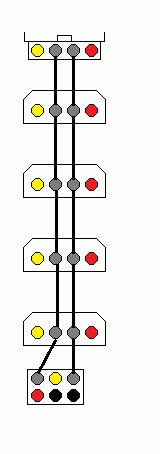

    Frage: Ist Masse gleich Masse? Kann ich die auch parallel zueinander von Stecker zu Stecker laufen lassen, sprich, die zwei Kabel vertauschen damit es so aussieht wie auf dem zweiten Bild?

    Danke und viele Grüße,
    Michael


    Anhänge:

    #1 Pyromaniac, 21. März 2010
  2. wraith
    wraith BIOS-Schreiber
    Registriert seit:
    27. Mai 2007
    Beiträge:
    696
    Zustimmungen:
    46
    1. SysProfile:
    32156
    2. SysProfile:
    32620
    129830

    AW: Masse-Belegung bei 4-Pin Molex

    12V, 5V und zweimal Masse.

    Wurden warscheinlich gekreutzt um EM-Störungen zu vermeiden und /oder zur verteilung der Masse damit nicht alles über ein Massekabel läuft, sollte aber keine Probleme machen wenn du es parallel verkabelst, vorallem wenn eh nicht alle Stecker benutzt werden...

    Übrigens sind bei Geräten die beide Leitungen benutzen(12V und 5V), zB. Festplatten oder CD/DVD-Laufwerke, die beiden Masseanschlüsse im Gerät sowieso zusammen geschaltet.

    #2 wraith, 21. März 2010
    Zuletzt bearbeitet: 21. März 2010
  3. Pyromaniac
    Pyromaniac Möchtegern-Schrauber
    Themenstarter
    Registriert seit:
    21. April 2008
    Beiträge:
    52
    Zustimmungen:
    0
    AW: Masse-Belegung bei 4-Pin Molex

    EM-Störungen?

    #3 Pyromaniac, 21. März 2010
  4. wraith
    wraith BIOS-Schreiber
    Registriert seit:
    27. Mai 2007
    Beiträge:
    696
    Zustimmungen:
    46
    1. SysProfile:
    32156
    2. SysProfile:
    32620
    129830
    #4 wraith, 21. März 2010
  5. JohnConner
    JohnConner Profi-Schrauber
    Registriert seit:
    15. Juni 2009
    Beiträge:
    360
    Zustimmungen:
    14
    1. SysProfile:
    107811
    2. SysProfile:
    11311
    AW: Masse-Belegung bei 4-Pin Molex

    In dem Fall: Ja, geht problemlos

    btw was ist sleeven?

    #5 JohnConner, 23. März 2010
  6. Schweini
    Schweini Wandelnde HDD
    Registriert seit:
    26. Dezember 2006
    Beiträge:
    4.271
    Zustimmungen:
    220
    AW: Masse-Belegung bei 4-Pin Molex

    Die Massekabel müssen nicht gekreuzt werden. Nicht mal die Stromführenden Leitungen. Ist totaler Quatsch.

    #6 Schweini, 23. März 2010
  7. Pyromaniac
    Pyromaniac Möchtegern-Schrauber
    Themenstarter
    Registriert seit:
    21. April 2008
    Beiträge:
    52
    Zustimmungen:
    0

    AW: Masse-Belegung bei 4-Pin Molex

    Erstmal danke für eure Hilfe! ^^

    Sleeving bedeutet dass du die Kabel mit sogenannten "Sleeves" ummantelst, damits besser und einheitlich aussieht. (www.mdpc-x.com)

    Gruß

    #7 Pyromaniac, 23. März 2010
