Mainboard PCIe Lane Konfiguration X570?

Diskutiere und helfe bei Mainboard PCIe Lane Konfiguration X570? im Bereich Mainboards im SysProfile Forum bei einer Lösung; Guten Abend, ich konfiguriere mir soeben meinen Office/Gaming Rechner. Bei einem X570 Board (X570 AORUS MASTER) habe ich soweit ich das verstanden... Dieses Thema im Forum "Mainboards" wurde erstellt von andras77, 30. Dezember 2021.

  1. andras77
    andras77 Gast

    Guten Abend,

    ich konfiguriere mir soeben meinen Office/Gaming Rechner. Bei einem X570 Board (X570 AORUS MASTER) habe ich soweit ich das verstanden habe bei Nutznug einer Grafikkarte und einer Nvme M.2 Ssd eine Lanekonfiguration folgend: 16x Grafikkarte, 4xNvme M.2, 4xChipset.

    Meine Frage ist: Wo bleibt die Anbindung des Arbeitsspeichers (wie viele Lanes)? Bitte um korrektur wenn ich falsch liege.




    Schöne Grüße,

    Andras

    :)

  2. micha34
    micha34 Gast

    Klassische SSD oder M.2?

    Und die M.2 zwackt dann die Bandbreite vom PCIe ab.
    Würde mir unter gewissen Umständen und Konfiguration nicht so gut gefallen.
    Da sind dann so 2-4 Lanes weg.

    #3 micha34
  3. Prozessorarchitektur
    Prozessorarchitektur Gast

    PC Upgrade sinvoll? (Gaming, Virtualisierung)

    ja bei desktop mainboards teilen sich dann bei nutzen des Zweiten pciex16 slot die pcie lanes vom ersten und zweiten (abhängig vom board)
    also hat die gpu dann nur 8 lanes auch wen die pcie adapter nur 4 lanes nutzt

    #3 Prozessorarchitektur
  4. swatty
    swatty Gast

    Dual GPU mit X570 Aorus Ultra

    Beide Grafikkarten laufen in der von dir vorgeschlagenen Konfiguration dann mit 8 PCIe-Lanes.
    Der unterste Slot (für die Capturecard) läuft dann mit 4 PCIe-Lanes. Der Slot ist nicht direkt an die CPU sondern über den X570-"Chipsatz" angebunden.
    Deine 2070 hat ein Triple-Slot-Kühler-Design. Viel Platz zur 2. Grafikkarte ist da also nicht. Bei er 1660 Ti solltest du auf eine Karte mit schmalem Kühlerdesign achten. Eine Triple-Slot Karte würde nicht zusammen mit der Capturecard auf das Mainboard passen.

    Darf man Fragen, wofür du die zweite Grafikkarte benötigst? Welche Capturecard hast du vor zu verbauen?

    Falls du mit dem Airflow/Temperaturen Probleme bekommen solltest könntest du eine der Grafikkarten vertikal montieren.

    #3 swatty
  5. Shinna
    Shinna Gast

    Mainboard für neuen AMD PC

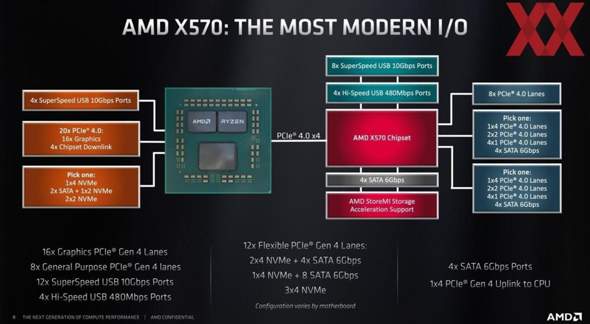

    Grundsätzlich liefert die CPU 24 PCIe Gen4 Lanes. Davon sind vorgesehen:

    16 Lanes für einen PCIe x16 Slot
    4 Lanes für einen M2 NVME Slot
    4 Lanes für die Anbindung des Chipsatz

    Der Chipsatz selber liefert 20 Lanes. Davon sind

    4 Lanes als Anbindung für die CPU
    und 16 "frei konfigurierbare"

    Der x570 kann hier die Lanes ebenfalls als Gen4 bereitstellen. Beim B550 sind es Gen3. Die 16 verbleibenden Lanes vom Chipsatz werden zwischen NIC, USB Controller(n), Sound, SATA, weiteren PCIe und NVME Slots geshared. Was idR aber kein Problem darstellt, wenn man nicht wirklich 100% der Konnektivität eines Boards ausreizen will.


    Bei der von dir angedachten Konfiguration sollte also ein B550 ausreichend sein. Alle Hersteller haben in deinem Preisbereich passende Mainboards. MSI und Gigabyte haben imo das übersichtlichste BIOS. Und sind beim RAM OC etwas vor ASUS und ASrock. Die VRM ist bei allen mehr als ausreichend für einen 16 Kerner.

    Allgemeine Kaufempfehlungen:

    MSI B550/x570 Tomahawk und x570 Unify
    Gigabyte B550 Aorus PRO, Master oder Vision G
    ASrock x570 Taichi
    ASUS B550 bzw x570 Strix E

    #3 Shinna
  6. IICARUS
    IICARUS Gast

    SSD wird nicht erkannt

    Ist die SSD über PCIe eingebunden, also nicht direkt übers Mainboard? Denn die Grafikkarte kann normal nur irgendwas über die Lan ggf. verursachen.
    Aber erklären kann ich mir dieses jetzt auch nicht.

    Sofern du die M.2 über einer Controller-Karte per PCIe eingebaut hast kannst du sicherlich sie auch direkt aufs Mainboard einbauen, da diese Lans mit dem Chipsatz zusammenhängen und nicht über die Lan der CPU.

    #3 IICARUS
