    7800GTX/256MB vMods Anleitung

    Voltage Mod für die 7800GTX/256MB!
    Es sind recht simple Mods, man lötet einfach ein Potie zwischen die zwei Kontakte. Zusätzlich habe ich noch eine Brücke mit Jumper eingelötet um den Mod abzuschalten.

    VGPU Mod:

    [​IMG]

    VMEM Mod:

    [​IMG]

    Als Unterlage diente die Verpackung des Mainboards (Innenseite nach außen). Wegen der antistatischen Aufladung habe ich eine Strippe am Kupferrohr von der Heitzung befestigt. Diese fasst man kurz an bevor man die Hardware berührt. Ein kleiner Lötkolben ist Pflicht, Spitze 1-2mm. Hab den 6Watt Minilötkolben von der ERSA MS 250 S Lötstation verwendet. Wenn der Mod fertig ist mit der Heißklebepistole die Kabel fixieren. Ich nutzte diese Möglichkeit auch gleich um neue WLP auf die GPU und Ram aufzutragen.

    [​IMG] [​IMG] [​IMG] [​IMG]

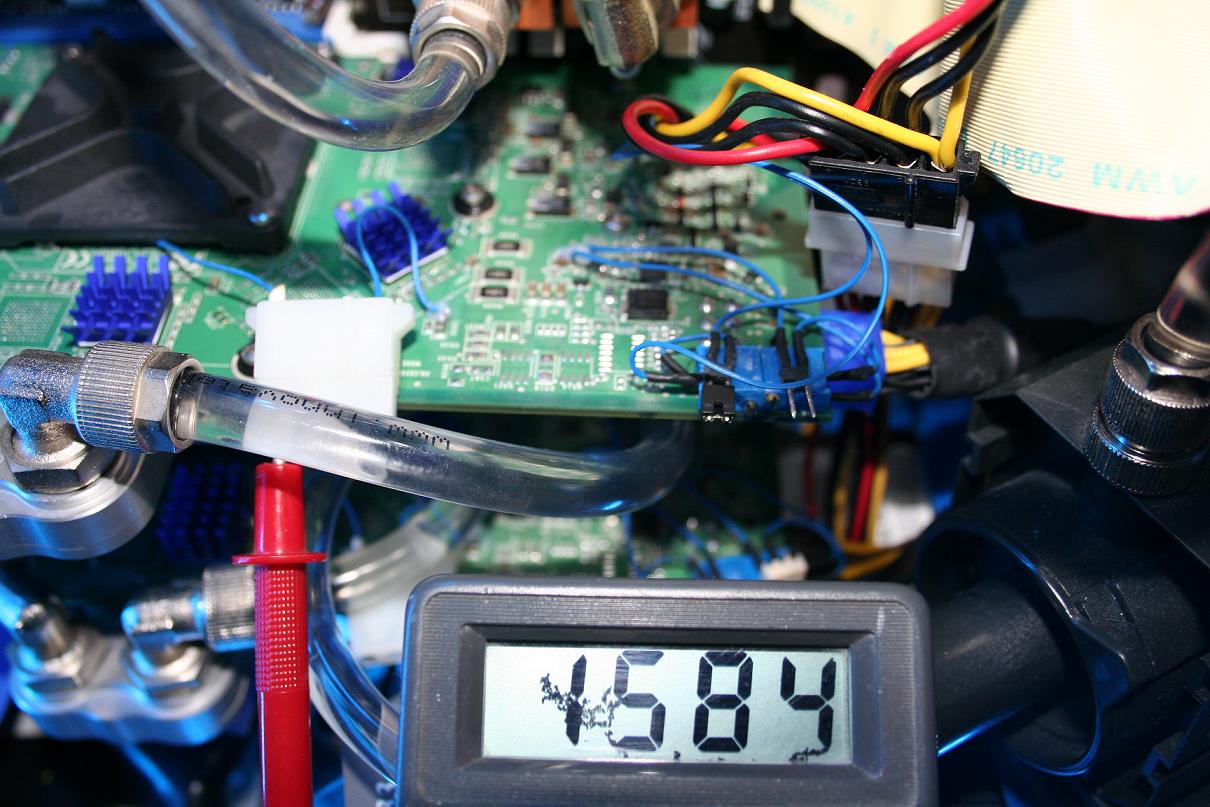

    Habe nur mal kurz getestet mit ATI-Tool treten keine Bildfehler auf
    VGPU 1,58Volt 572MHz
    VMEM 2,20Volt 1450MHz
    Temps mit 44°C im grünen Bereich. Benches folgen noch da ich paar Probleme mit meinem IDE RAID Controler habe. Dadurch verschwindet die Partition und ich kann Windoof neu aufsetzen.

    Diese Werte hab ich aus dem Internet:
    für LüKü
    528mhz
    1.42v 3D
    1.21v 2D


    550mhz
    1.51v 3D
    1.29v 2D

    ab WaKü
    579mhz
    1.56v 3D
    1.34v 2D

    WIE IMMER GEHEN SOLCHE AKTIONEN AUF EIGENE GEFAHR!!!

    #1 -seb-, 18. Februar 2007
    Zuletzt bearbeitet: 9. April 2007
  2. T3chn0fr3ak
    T3chn0fr3ak Hardware-Insider
    Registriert seit:
    1. Februar 2007
    Beiträge:
    145
    Zustimmungen:
    0
    1. SysProfile:
    13171

    ich bin auch am überlegen ob ich ne wasserkühlung dann zum geburtstag auf meine Grafikkarte haue
    weil der Lüfter sowas von Pervers laut ist, und das dingen wird heiß ohne ende
    und es gibt sonst keinen LuKÜ der für meien Grafikkarte ausreichend

    #2 T3chn0fr3ak, 28. Februar 2007
  3. GreyFoxX
    GreyFoxX Mental Upgrade 2.0 Beta
    Registriert seit:
    26. Januar 2007
    Beiträge:
    3.909
    Zustimmungen:
    277
    1. SysProfile:
    47050
    Wie wäre es denn erstmal hiermit:
    http://www.zalman.co.kr/eng/product/view.asp?idx=215&code=013
    oder hiermit:
    http://www.zalman.co.kr/eng/product/view.asp?idx=201&code=013
    oder dieser:
    http://www.arctic-cooling.com/deu/vga2.php?idx=90
    ??
    Sage das nur unter dem Aspekt der schon gemachten Erfahrungen..
    Sag jetzt bitte nicht,daß du die WaKü selbst einbauen willst:)
    GRUSS
    DRF1976
    Edit:Es nützt der beste Lüfter nix,wenn die Gehäusekühlung für den Po ist..und WaKü ist mal vom Einbau her ein echtes Brett,nur so als kleine Vorabinfo..

    #3 GreyFoxX, 28. Februar 2007
    Zuletzt bearbeitet: 28. Februar 2007
  4. T3chn0fr3ak
    T3chn0fr3ak Hardware-Insider
    Registriert seit:
    1. Februar 2007
    Beiträge:
    145
    Zustimmungen:
    0
    1. SysProfile:
    13171
    lüfterkühlungen bringen bei meiner grafikkarte nix
    da ich sowieso beim proozi auf wakü wecheseln will bekommt meine grafikkarte auch eine verpasst

    #4 T3chn0fr3ak, 2. März 2007
  5. GreyFoxX
    GreyFoxX Mental Upgrade 2.0 Beta
    Registriert seit:
    26. Januar 2007
    Beiträge:
    3.909
    Zustimmungen:
    277
    1. SysProfile:
    47050
    Hast du da auch mal Temperaturwerte anzubieten??
    Idle und Last bei der GraKa,meine ich..vllt denkst du ja auch nur "Scheisse,ist die heiss",dabei liegt die Karte völlig im Normbereich..ich will damit sagen,daß man jetzt nicht jeden Krams kaufen muss (WaKü-Fans:nix gegen euch)..
    GRUSS
    DRF1976
    P.S.:Und warum holst du dir erst den Scythe Inf.,wenn du eh auf WaKü umsatteln willst??Solange hätte es auch der alte Fan getan,denke ich..

  6. Scorpion
    Scorpion Ur Scorpion
    Registriert seit:
    24. Dezember 2006
    Beiträge:
    6.645
    Zustimmungen:
    168
    1. SysProfile:
    57287
    2. SysProfile:
    33772
    30732
    14745
    14909
    16199
    Steam-ID:
    MasterYoda2010 , Ultimater05
    Hmmm, interessanter Mod....bin echt am überlegen den auch zu machen, ne Wakü hab ich ja schon und die an die graka zu bringen ist auchnet weiter schwer, aber das Risiko ist mir schon wichtiger, da mir die 7800 GTX schon heilig ist^^! Aber obs von den Taktraten/Performance wirklich viel mehr bringt weiss ich auch net!

    @ -seb-
    Wäre nice wenn du vielleicht mal nur eine 7800 GTX testen könntest mit und ohne Vmod, sodass man die Mehrleistung danach sehen kann:)!?

  7. -seb-
    -seb- BIOS-Schreiber
    Themenstarter
    Registriert seit:
    25. Dezember 2006
    Beiträge:
    673
    Zustimmungen:
    14
    Name:
    Seb
    1. SysProfile:
    15622
    2. SysProfile:
    17112
    Hallo,
    habs laufen lassen. Ich war nur zu faul die Bilder auf imageshack hochzuladen, muss also so gehen.

    Bild 1: Standartsettings CPU und Graka

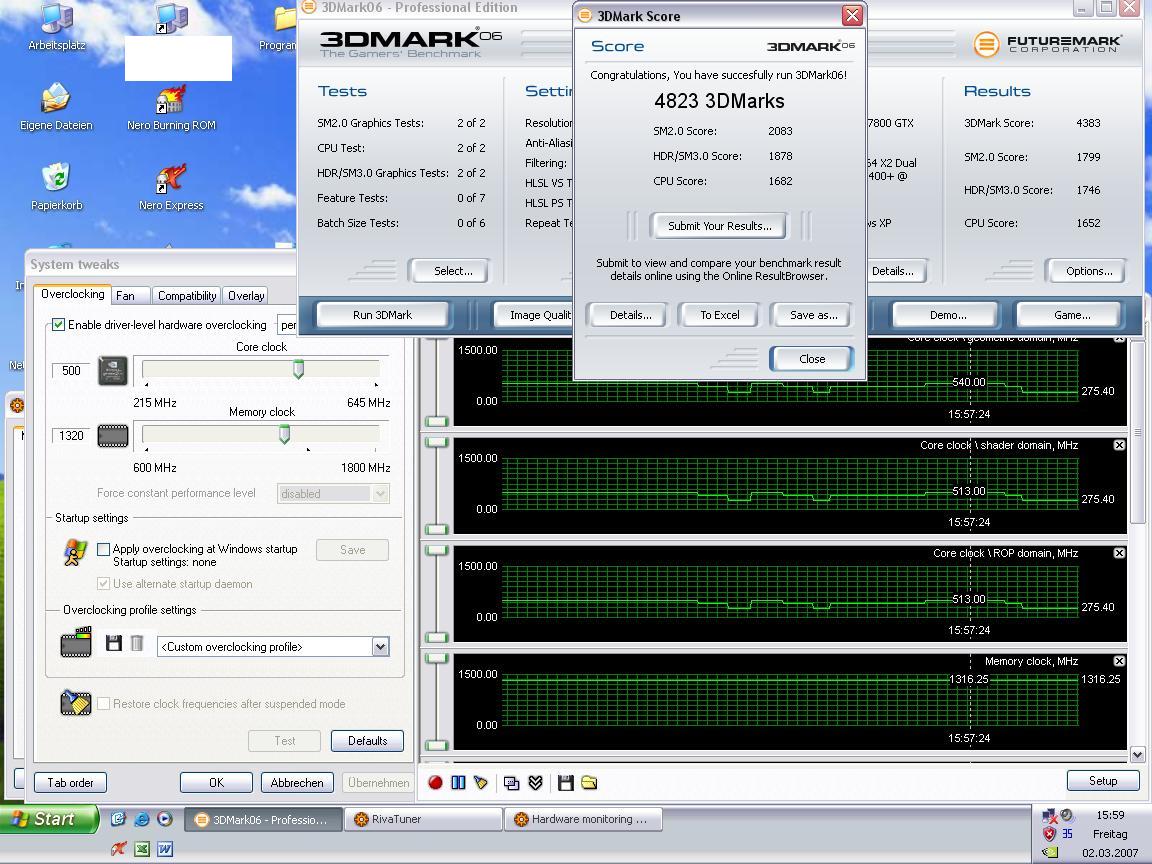

    Bild 2: Standartsettings CPU Graka 500+40geo/660DDR
    Bild 3: Standartspannung vGPU Mod deakliviert


    Anhänge:

  8. -seb-
    -seb- BIOS-Schreiber
    Themenstarter
    Registriert seit:
    25. Dezember 2006
    Beiträge:
    673
    Zustimmungen:
    14
    Name:
    Seb
    1. SysProfile:
    15622
    2. SysProfile:
    17112
    Doppelpost muss sein, max fünf Bilder in einem Post...!

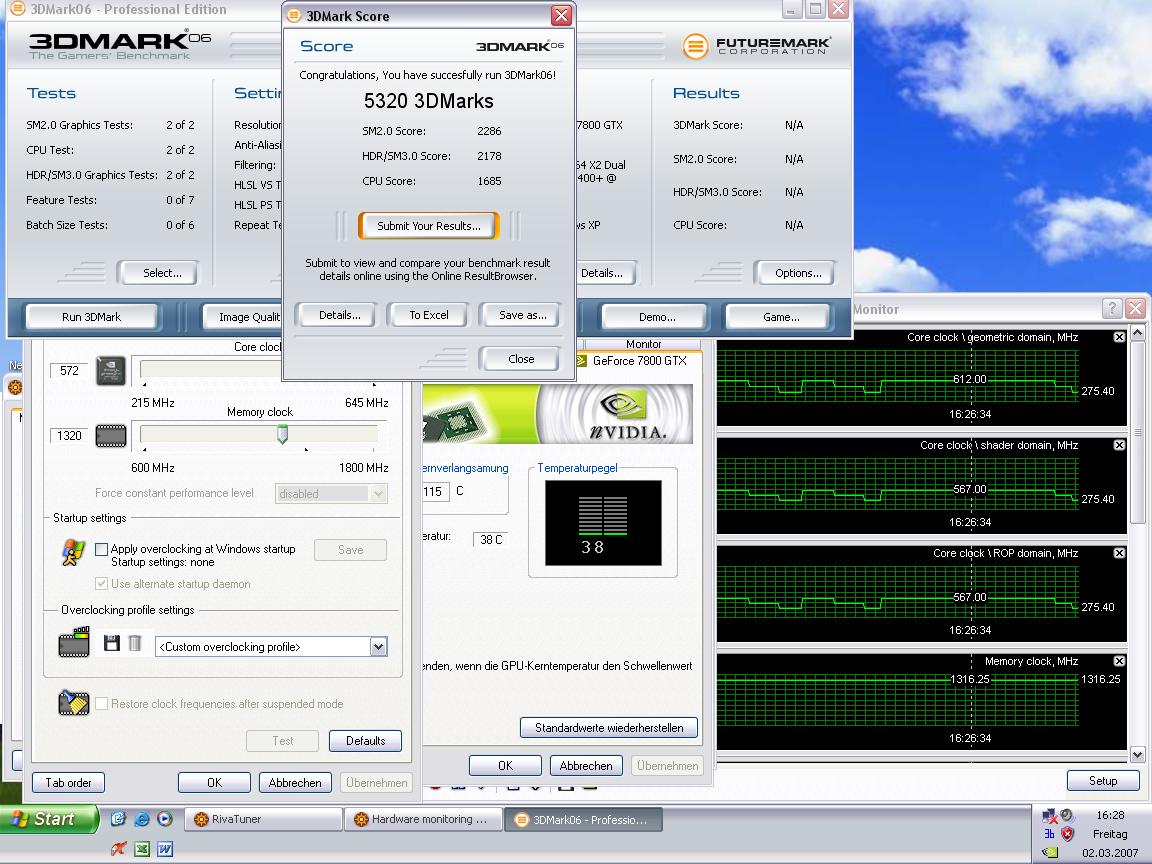

    Bild 4: Standartsettings CPU Graka 572+40geo/660DDR

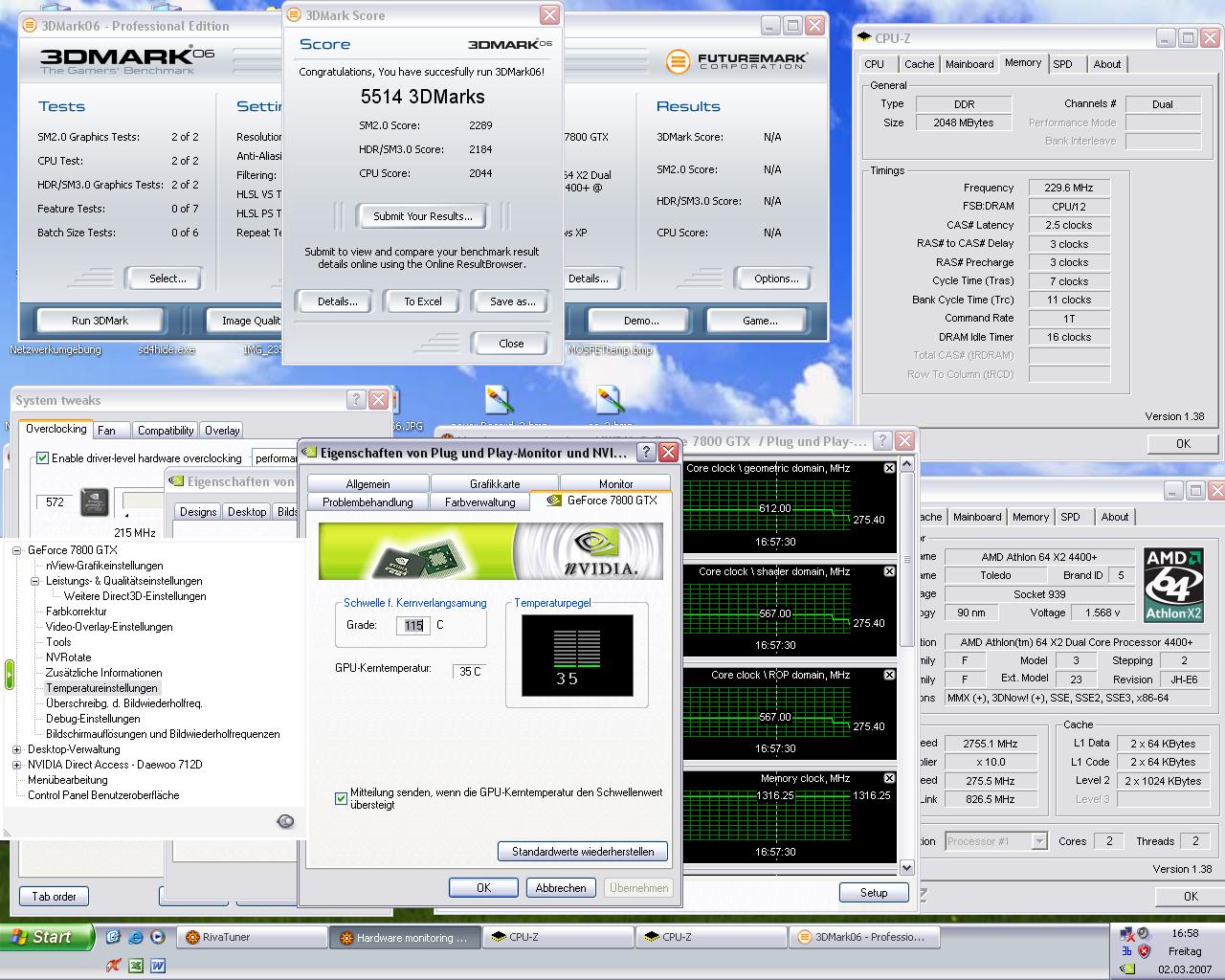

    Bild 5: CPU und Graka OCed
    Bild 6: vGPU Mod aktiviert

    Der vMEM Mod war auch aktiviert 2220mV aber Riva Tuner hat mir die Takterhöhung auf 1450MHz verweigert. Im SLI ging es wieder, Treiberproblem??? Deshalb deaktiviert!!!
    In 3DMark ist der unterschied (mit einer Karte) nicht besonders hoch, aber in Spielen merkt man dies deutlich an den extra Frams. Für ein 24/7 Sys ist der vGPU Mod mehr als ausreichend. Zum Benchen geht zusätzlich der vMEM Mod aber es treten leichte Bildfehler auf.

    EDIT: Die Grakas erreichen im SLI rund 48°C mit aktiven vGPU Mod. Bei einer Erhöhung um +350mV also 1,750V macht die GPU 601+40geo mit bei 54°C unter dem Plüschwürfel.


    Anhänge:

    #8 -seb-, 2. März 2007
    Zuletzt bearbeitet: 2. März 2007
  9. Scorpion
    Scorpion Ur Scorpion
    Registriert seit:
    24. Dezember 2006
    Beiträge:
    6.645
    Zustimmungen:
    168
    1. SysProfile:
    57287
    2. SysProfile:
    33772
    30732
    14745
    14909
    16199
    Steam-ID:
    MasterYoda2010 , Ultimater05
    Holla, das schaut aber schonmal ganz schick aus! Mit Vmod und Wakü könnte ich den 06 er Benschs nochmals um gut 1 k Punkte erhöhen was auch wirklich in Games spürbar dann ist wie du schon meinst! Vielen Dank für deine Mühe deswegen :)! Ich überlegs mir, wenn ich fragen habe weiss ich ja an wen ich mich wenden muss^^!

  10. -seb-
    -seb- BIOS-Schreiber
    Themenstarter
    Registriert seit:
    25. Dezember 2006
    Beiträge:
    673
    Zustimmungen:
    14
    Name:
    Seb
    1. SysProfile:
    15622
    2. SysProfile:
    17112
    Nachtrag: 1665mV @core 590MHz / geo 630Mhz
    Mit höherem Ramtakt frühestens mit neuem SYS.

    [​IMG]


    Settings:
    vCPU 1580mV
    vChip 1710mv
    VGPU 1620mv
    VMEM 2220mV
    [​IMG]

  11. Marcel-HL
    Marcel-HL Nvidia SLI
    Registriert seit:
    21. Januar 2007
    Beiträge:
    2.668
    Zustimmungen:
    99
    Name:
    Marcel
    1. SysProfile:
    23419
    2. SysProfile:
    6012374783
    Nich schlecht ^^ Respekt....
    beeindruckend & interressant was man da so alles rausholen kann wenn mans richtig angeht ;)
    mach weiter so :D

    #11 Marcel-HL, 9. April 2007
  12. Area51
    Area51 BIOS-Schreiber
    Registriert seit:
    26. April 2007
    Beiträge:
    594
    Zustimmungen:
    9
    1. SysProfile:
    27967
    2. SysProfile:
    31997
    34314
    Auf jeden Fall nice Work! Aber kleine Frage (von mir als Laie) wofür das ganze? Kann mich nich vorstellen, dass es dem Unlock dient zusätzlich Saft auf die Graka zu geben? Oder is das sone Art Vcore Erhöhung für die Graka?

  13. -seb-
    -seb- BIOS-Schreiber
    Themenstarter
    Registriert seit:
    25. Dezember 2006
    Beiträge:
    673
    Zustimmungen:
    14
    Name:
    Seb
    1. SysProfile:
    15622
    2. SysProfile:
    17112
    Wie es der Name schon sagt, VoltageMod. Über das Spindelpoti kann man den Voltage Regulator "vorgaugeln" das die GPU zu wenig Spannung hat. Dieser regelt dann automatisch hoch, worauf die Gesamtspannung steigt. Das ermöglicht höhere Taktraten.
    Hatte schon 640MHzgeoClock bei 1660mV was rund 6500Punkte im 06er mit einer Graka brachte , default 4300Punkte.

    -seb-

  14. Area51
    Area51 BIOS-Schreiber
    Registriert seit:
    26. April 2007
    Beiträge:
    594
    Zustimmungen:
    9
    1. SysProfile:
    27967
    2. SysProfile:
    31997
    34314
    Also sone Art Vcore anhebung für die Graka, ok.

    Wow 2k mehr Punkte is nice =)

    Kleine Frage der "Hardware Monitor" bei deinen Desktop Screenshots, wo gibts den zu laden bzw bei welchem Tool is der dabei?`Thx

  15. alex
    alex killed in action
    Registriert seit:
    30. Dezember 2006
    Beiträge:
    8.187
    Zustimmungen:
    282
    1. SysProfile:
    63644
    2. SysProfile:
    18897
    40873
    den monitor gibts beim RivaTuner (und bei den ATITrayTools bei ATIs)
